Sprzęgło to jeden z tych elementów samochodu, o których często myślimy dopiero wtedy, gdy zaczynają sprawiać problemy. A szkoda, bo to prawdziwy bohater drugiego planu, bez którego płynna i komfortowa jazda byłaby po prostu niemożliwa. Zrozumienie jego roli i zasady działania jest kluczowe dla każdego kierowcy, nie tylko po to, by świadomie eksploatować auto, ale także by w porę rozpoznać sygnały ostrzegawcze.
Sprzęgło to kluczowy element łączący silnik ze skrzynią biegów, niezbędny do płynnej jazdy i zmiany biegów.
- Głównym zadaniem sprzęgła jest przenoszenie momentu obrotowego z silnika do skrzyni biegów.
- Umożliwia ono płynne ruszanie z miejsca, zmianę biegów oraz zatrzymanie pojazdu bez wyłączania silnika.
- Typowe sprzęgło cierne składa się z tarczy, docisku i łożyska oporowego, współpracując z kołem zamachowym.
- Sprzęgło chroni układ napędowy przed przeciążeniami i tłumi drgania pochodzące z silnika.
- Do najczęstszych objawów zużycia należą ślizganie się, szarpanie, trudności ze zmianą biegów i nieprzyjemny zapach.
- Prawidłowa eksploatacja, unikanie jazdy na półsprzęgle i płynna zmiana biegów znacząco wydłużają jego żywotność.
Wyobraź sobie jazdę bez niego czyli o co tyle hałasu?
Wyobraź sobie, że Twój samochód nie ma sprzęgła. Brzmi jak science fiction, prawda? A jednak, to właśnie sprzęgło sprawia, że w ogóle możemy ruszyć z miejsca, zmienić bieg czy zatrzymać się bez gaszenia silnika. Bez niego silnik byłby na stałe połączony z kołami. Ruszanie przypominałoby próbę pchnięcia ciężkiego wózka, który nagle dostaje potężnego kopa auto by szarpnęło i natychmiast zgasło. Zmiana biegów? Niemożliwe bez zgrzytów i uszkodzeń. Zatrzymanie się? Tylko poprzez zgaszenie silnika. Sprzęgło działa jak sprytny łącznik, który potrafi płynnie połączyć i rozłączyć silnik od reszty układu napędowego, dając nam pełną kontrolę nad pojazdem. Można to porównać do ręki, która chwyta i puszcza koło zębate raz delikatnie, raz mocno, w zależności od potrzeb.
Kluczowe zadanie: Jak sprzęgło łączy silnik z kołami i dlaczego musi je czasem rozłączyć?
Podstawowa funkcja sprzęgła jest prosta, choć absolutnie fundamentalna: przenosi moment obrotowy z wału korbowego silnika na wałek sprzęgłowy skrzyni biegów. To właśnie dzięki temu moc wytwarzana przez silnik trafia na koła i wprawia samochód w ruch. Ale równie ważne, a może nawet ważniejsze, jest to, że sprzęgło umożliwia czasowe rozłączanie tego połączenia. Dlaczego to takie istotne? Wyobraź sobie, że stoisz na światłach. Silnik pracuje, ale koła muszą stać w miejscu. Sprzęgło pozwala nam rozłączyć napęd, dzięki czemu silnik może pracować na biegu jałowym, a my nie musimy go gasić. Podobnie jest przy ruszaniu sprzęgło pozwala na płynne "zasprzęglenie" silnika z kołami, stopniowo przekazując moc, aby uniknąć szarpnięcia i zgaszenia. A co ze zmianą biegów? Aby zmienić przełożenie w skrzyni, musimy na chwilę odciążyć zębatki, czyli rozłączyć napęd. Sprzęgło robi to za nas, umożliwiając płynne i bezproblemowe przełączenie na wyższy lub niższy bieg.
Więcej niż tylko zmiana biegów: ukryta rola w ochronie skrzyni biegów
Oprócz umożliwiania ruszania i zmiany biegów, sprzęgło pełni jeszcze jedną, często niedocenianą funkcję: chroni cały układ napędowy. Działa jak amortyzator, absorbując gwałtowne szarpnięcia i przeciążenia, które mogłyby uszkodzić skrzynię biegów, półosie czy nawet sam silnik. Wyobraź sobie nagłe puszczenie pedału sprzęgła przy wysokich obrotach bez jego zdolności do tłumienia drgań i łagodzenia uderzeń, cała energia uderzyłaby bezpośrednio w delikatne mechanizmy skrzyni. Co więcej, sprzęgło, a w szczególności dwumasowe koło zamachowe w nowoczesnych autach, skutecznie tłumi drgania skrętne generowane przez silnik. Te drgania, choć niewidoczne, mogą być bardzo destrukcyjne dla układu napędowego i komfortu jazdy. Dwumasa, współpracując ze sprzęgłem, znacząco redukuje te wibracje, zapewniając cichszą pracę i dłuższą żywotność komponentów.

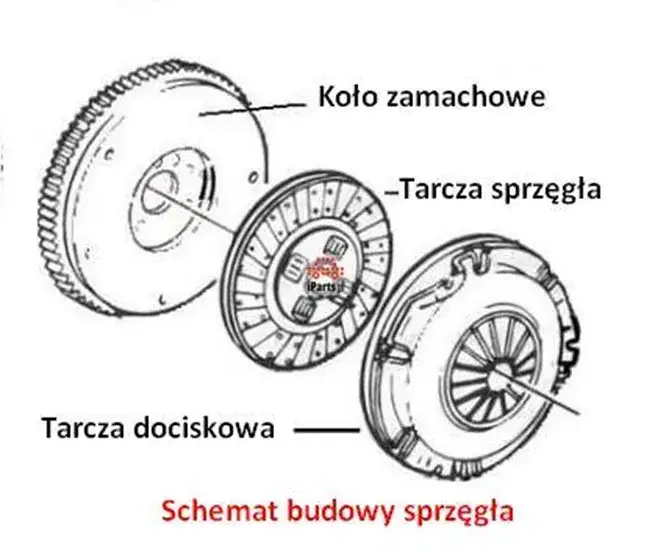

Zaglądamy pod maskę: budowa i działanie sprzęgła

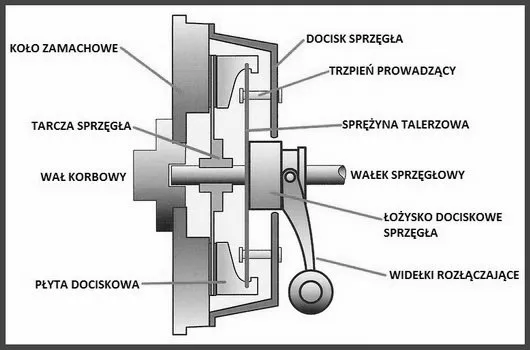

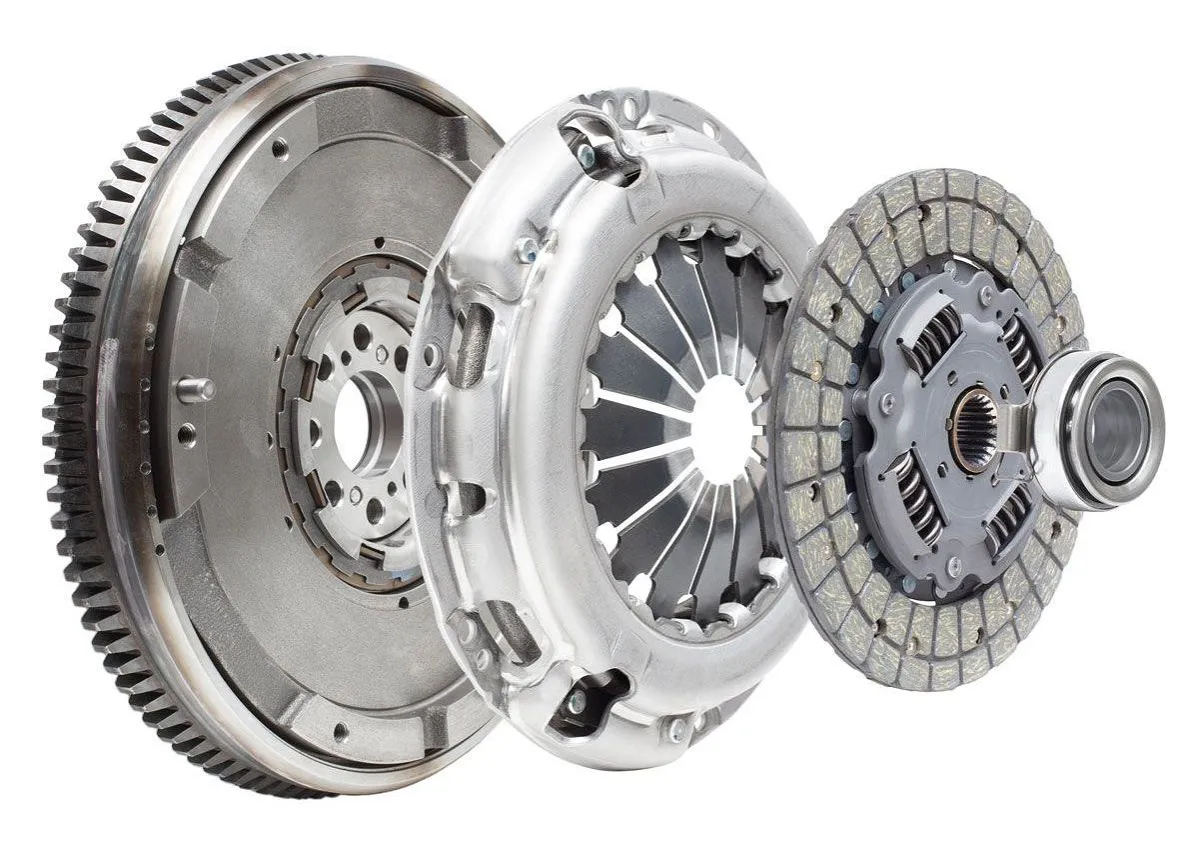

Trzej muszkieterowie mechaniki: tarcza, docisk i łożysko oporowe
W manualnej skrzyni biegów, sercem układu sprzęgłowego są trzy kluczowe elementy, które zawsze pracują razem. Pozwól, że krótko omówię każdego z nich:
- Tarcza sprzęgła: To okrągły element z okładzinami ciernymi po obu stronach, przypominający nieco klocki hamulcowe. Jest ona umieszczona pomiędzy kołem zamachowym (połączonym z silnikiem) a dociskiem. Tarcza sprzęgła jest osadzona na wałku sprzęgłowym skrzyni biegów, co oznacza, że jej obrót bezpośrednio przekłada się na ruch w skrzyni. Jej głównym zadaniem jest przenoszenie momentu obrotowego poprzez tarcie. W jej wnętrzu często znajdują się sprężyny (tłumiki drgań), które mają za zadanie łagodzić szarpnięcia i wibracje.
- Docisk sprzęgła: To metalowa obudowa, która zawiera sprężynę talerzową (lub sprężyny śrubowe) oraz tarczę dociskową. Docisk jest przykręcony do koła zamachowego i obraca się razem z nim. Jego rolą jest dociskanie tarczy sprzęgła do koła zamachowego z odpowiednią siłą, aby zapewnić efektywne przenoszenie momentu obrotowego. Kiedy pedał sprzęgła jest zwolniony, sprężyna talerzowa dociska tarczę sprzęgła do koła zamachowego.
- Łożysko oporowe (wyciskowe): Ten niewielki, ale niezwykle ważny element jest umieszczony na wałku sprzęgłowym i przesuwa się wzdłuż niego. Kiedy wciskamy pedał sprzęgła, łożysko oporowe naciska na sprężynę talerzową docisku. To właśnie ono inicjuje proces rozłączania sprzęgła, odsuwając tarczę dociskową od tarczy sprzęgła.
Magia tarcia w praktyce: Krok po kroku, co dzieje się po wciśnięciu pedału?
Zrozumienie, co dzieje się wewnątrz sprzęgła, gdy naciskamy pedał, jest kluczowe. To fascynujący taniec mechanicznych elementów, który pozwala nam na płynną kontrolę nad samochodem:
- Pedał sprzęgła jest wciśnięty: Kierowca naciska pedał sprzęgła w kabinie.
- Siła na widełkach: Ruch pedału jest przenoszony (mechanicznie lub hydraulicznie) na widełki wyciskowe, które przesuwają łożysko oporowe.
- Łożysko naciska na docisk: Łożysko oporowe naciska na centralną część sprężyny talerzowej docisku sprzęgła.
- Docisk odsuwa się: Nacisk na sprężynę talerzową powoduje jej ugięcie i odciągnięcie tarczy dociskowej od tarczy sprzęgła.
- Rozłączenie napędu: Tarcza sprzęgła zostaje uwolniona od docisku i koła zamachowego. W tym momencie napęd zostaje rozłączony silnik obraca się swobodnie, niezależnie od skrzyni biegów. Możemy teraz zmienić bieg.
- Pedał sprzęgła jest zwalniany: Kierowca stopniowo zwalnia pedał sprzęgła.
- Docisk wraca na miejsce: Sprężyna talerzowa docisku powoli wraca do swojej pierwotnej pozycji, a tarcza dociskowa zaczyna ponownie dociskać tarczę sprzęgła.
- Stopniowe łączenie napędu: Tarcza sprzęgła jest stopniowo dociskana do koła zamachowego. Dzięki tarciu moment obrotowy z silnika jest płynnie przekazywany na wałek sprzęgłowy skrzyni biegów.
- Napęd włączony: Kiedy pedał sprzęgła jest całkowicie zwolniony, tarcza sprzęgła jest mocno dociśnięta między kołem zamachowym a dociskiem, a napęd jest w pełni połączony.
Rola koła zamachowego: cichy partner w całym procesie
Koło zamachowe to element, o którym rzadko się mówi w kontekście sprzęgła, a jednak jest ono absolutnie kluczowe. Jest ono bezpośrednio połączone z wałem korbowym silnika i obraca się razem z nim. Jego główną rolą jest stabilizacja pracy silnika, gromadzenie energii kinetycznej i wygładzanie nierównomierności obrotów. W kontekście sprzęgła, koło zamachowe stanowi jedną z dwóch powierzchni ciernych, do której tarcza sprzęgła jest dociskana. To właśnie między kołem zamachowym a dociskiem sprzęgła znajduje się tarcza sprzęgła, która po dociśnięciu zaczyna przenosić moc. Bez solidnej i gładkiej powierzchni koła zamachowego, sprzęgło nie mogłoby efektywnie działać.
Nie każde sprzęgło jest takie samo: przegląd typów
Kiedy mówimy o sprzęgle, najczęściej mamy na myśli to w manualnej skrzyni biegów. Ale świat motoryzacji jest pełen różnorodnych rozwiązań, a sprzęgła występują w wielu formach, dostosowanych do specyficznych potrzeb i typów przekładni. Przyjrzyjmy się kilku z nich.
Klasyka gatunku: Sprzęgło cierne w manualnej skrzyni biegów
To jest właśnie ten typ sprzęgła, o którym rozmawialiśmy do tej pory suche, jednotarczowe sprzęgło cierne. Jest to najpopularniejsze rozwiązanie w samochodach z manualną skrzynią biegów. Jego działanie opiera się na prostym, ale skutecznym mechanizmie tarcia. Tarcza sprzęgła, pokryta specjalnymi okładzinami ciernymi, jest dociskana do koła zamachowego silnika za pomocą docisku. Kiedy tarcie jest wystarczająco duże, moc jest przenoszona. Kiedy pedał sprzęgła jest wciśnięty, tarcie zostaje zredukowane, a napęd rozłączony. To sprawdzona i niezawodna technologia, która służy w milionach pojazdów na całym świecie.

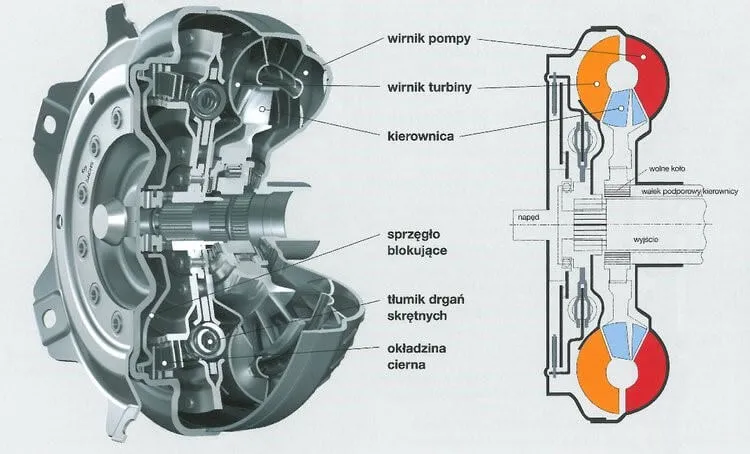

Komfort automatu: Jak działa sprzęgło hydrokinetyczne?
W samochodach wyposażonych w automatyczne skrzynie biegów (klasyczne automaty, nie dwusprzęgłowe) zazwyczaj spotykamy się ze sprzęgłem hydrokinetycznym, zwanym również konwerterem momentu obrotowego. To zupełnie inna bajka niż sprzęgło cierne. Zamiast mechanicznego tarcia, do przenoszenia napędu wykorzystuje ono ciecz specjalny olej hydrauliczny. Składa się z trzech głównych elementów: pompy (połączonej z silnikiem), turbiny (połączonej ze skrzynią biegów) oraz kierownicy. Olej wprawiany w ruch przez pompę uderza w łopatki turbiny, wprawiając ją w ruch i w ten sposób przenosząc moment obrotowy. Zaletą tego rozwiązania jest niezwykła płynność działania i brak konieczności "zmiany biegów" w tradycyjnym sensie, co znacząco zwiększa komfort jazdy.
A co z dwumasą? Kiedy sprzęgło potrzebuje zaawansowanego wsparcia?
Wspomniałem już o dwumasowym kole zamachowym, potocznie zwanym "dwumasą". To element, który stał się niemal standardem w nowoczesnych samochodach, zwłaszcza tych z silnikami Diesla i mocnymi jednostkami benzynowymi. Dwumasa to tak naprawdę dwa koła zamachowe połączone ze sobą za pomocą sprężyn i tłumików drgań. Jej kluczową rolą jest tłumienie drgań skrętnych silnika, które są szczególnie odczuwalne w nowoczesnych jednostkach napędowych o wysokim momencie obrotowym. Dzięki dwumasie, te drgania nie przenoszą się na skrzynię biegów i resztę układu napędowego, co znacząco zwiększa komfort jazdy, redukuje hałas i przede wszystkim chroni skrzynię biegów przed uszkodzeniami. Sprzęgło montowane jest na drugim kole dwumasy, tworząc z nią zintegrowany system.
Nowoczesne rozwiązania: rzut okiem na skrzynie dwusprzęgłowe (DSG)
Skrzynie dwusprzęgłowe, takie jak popularne DSG (Direct-Shift Gearbox) od Volkswagena, to prawdziwa rewolucja w automatycznych przekładniach. Jak sama nazwa wskazuje, posiadają one dwa niezależne sprzęgła cierne, które zazwyczaj pracują w kąpieli olejowej (sprzęgła mokre). Jedno sprzęgło obsługuje biegi parzyste, a drugie nieparzyste. Dzięki temu, gdy jedziesz na przykład na trzecim biegu, skrzynia już "przygotowuje" czwarty bieg na drugim sprzęgle. Kiedy nadchodzi moment zmiany, jedno sprzęgło się rozłącza, a drugie natychmiast się załącza, co pozwala na niezwykle szybką i płynną zmianę przełożeń, praktycznie bez odczuwalnej przerwy w dostarczaniu mocy. To rozwiązanie łączy komfort automatu z dynamiką manualnej skrzyni.
Kiedy sprzęgło mówi dość: najczęstsze objawy zużycia
Jak każdy element eksploatacyjny, sprzęgło z czasem się zużywa. Ważne jest, aby umieć rozpoznać pierwsze sygnały ostrzegawcze, ponieważ wczesna interwencja może zapobiec poważniejszym i droższym awariom. Oto najczęstsze objawy zużycia sprzęgła, na które ja, jako Aleks Olszewski, zawsze zwracam uwagę:
Czy Twoje auto "ślizga się" na drodze? O wzroście obrotów i braku przyspieszenia
To chyba najbardziej klasyczny i najłatwiejszy do zauważenia objaw zużytego sprzęgła ślizganie się sprzęgła. Dzieje się tak, gdy wciskasz gaz, obroty silnika rosną gwałtownie, ale prędkość pojazdu nie zwiększa się proporcjonalnie do wzrostu obrotów. Masz wrażenie, jakby silnik "wył", a auto nie przyspieszało. To oznacza, że okładziny cierne tarczy sprzęgła są już tak zużyte, że nie są w stanie w pełni przenieść momentu obrotowego z silnika na skrzynię biegów. Innym powiązanym objawem jest tak zwane "wysokie branie" sprzęgła samochód zaczyna ruszać dopiero, gdy pedał sprzęgła jest niemal całkowicie puszczony. To również świadczy o zużyciu tarczy.
Szarpanie, stuki i dziwne dźwięki co próbuje Ci powiedzieć układ napędowy?
Jeśli podczas ruszania samochód szarpie, zamiast płynnie ruszać, może to być sygnał zużycia tłumików drgań w tarczy sprzęgła. Te małe sprężynki wewnątrz tarczy mają za zadanie łagodzić moment załączania, a ich uszkodzenie powoduje nieprzyjemne szarpnięcia. Zwróć też uwagę na nietypowe dźwięki. Jeśli słyszysz szum lub zgrzyt, który ustaje po wciśnięciu pedału sprzęgła, a pojawia się po jego zwolnieniu (lub odwrotnie), jest to bardzo często objaw zużycia łożyska oporowego. Z kolei stuki, zwłaszcza przy zmianie biegów, mogą wskazywać na luzy w układzie lub problemy z dwumasowym kołem zamachowym.
Problem z wrzuceniem "jedynki"? To może być pierwszy sygnał ostrzegawczy
Trudności z włączeniem biegów, zwłaszcza pierwszego i wstecznego, to kolejny sygnał, że sprzęgło może nie działać prawidłowo. Jeśli musisz użyć siły, aby wrzucić "jedynkę" lub "wsteczny", albo słyszysz zgrzytanie przy próbie ich włączenia, może to oznaczać, że sprzęgło nie rozłącza napędu w pełni. Oznacza to, że tarcza sprzęgła wciąż lekko styka się z kołem zamachowym lub dociskiem, nawet gdy pedał jest wciśnięty do oporu. To nie tylko irytujące, ale może prowadzić do uszkodzenia synchronizatorów w skrzyni biegów.
Zapach spalenizny w kabinie alarm, którego nie wolno lekceważyć
Nieprzyjemny zapach spalenizny w kabinie to jeden z najbardziej alarmujących sygnałów, którego absolutnie nie wolno lekceważyć. Ten specyficzny zapach przypominający paloną gumę lub spalone okładziny, świadczy o przegrzewaniu się okładzin ciernych sprzęgła. Dzieje się tak, gdy sprzęgło nadmiernie się ślizga, na przykład podczas długotrwałej jazdy na półsprzęgle, gwałtownego ruszania pod górę z dużym obciążeniem, czy po prostu z powodu skrajnego zużycia. Przegrzanie może trwale uszkodzić okładziny, a nawet spowodować deformację tarczy dociskowej lub koła zamachowego, co w konsekwencji prowadzi do konieczności wymiany całego zestawu.
Jak dbać o sprzęgło, by służyło jak najdłużej
Sprzęgło to element, którego żywotność w dużej mierze zależy od stylu jazdy kierowcy. Prawidłowa eksploatacja może znacząco wydłużyć jego trwałość i oszczędzić nam kosztownych napraw. Jako Aleks Olszewski, zawsze powtarzam moim klientom, że dbanie o sprzęgło to dbanie o swój portfel.
Jazda na półsprzęgle: największy wróg trwałości
Jeśli miałbym wskazać jednego "zabójcę" sprzęgła, byłaby to jazda na półsprzęgle. Wielu kierowców, zwłaszcza tych mniej doświadczonych, ma tendencję do trzymania pedału sprzęgła wciśniętego tylko do połowy, szczególnie w korkach czy przy manewrowaniu. W tym momencie tarcza sprzęgła nie jest ani w pełni dociśnięta, ani całkowicie rozłączona ślizga się między kołem zamachowym a dociskiem. To generuje ogromne tarcie i ciepło, co prowadzi do błyskawicznego zużycia okładzin ciernych i przegrzewania całego mechanizmu. Staraj się zawsze albo całkowicie wcisnąć pedał sprzęgła, albo całkowicie go zwolnić.
Płynna zmiana biegów i ruszanie: technika, która oszczędza pieniądze
Kluczem do długowieczności sprzęgła jest płynność. Delikatne ruszanie, bez gwałtownego puszczania pedału sprzęgła i "palenia gumy", znacząco redukuje obciążenia. Podobnie jest ze zmianą biegów staraj się zmieniać biegi płynnie, bez szarpnięć, w odpowiednim momencie. Nie trzymaj nogi na pedale sprzęgła, gdy nie jest to konieczne. Po zmianie biegu, całkowicie zdejmij nogę z pedału i odłóż ją na specjalną podpórkę. To proste nawyki, które w dłuższej perspektywie przekładają się na tysiące zaoszczędzonych złotych.
Przeczytaj również: Twój intercooler woła o pomoc? Wyczyść go i odzyskaj moc silnika!
Czego unikać w miejskich korkach, aby nie zajechać sprzęgła?
Jazda w miejskich korkach to prawdziwe wyzwanie dla sprzęgła. Ciągłe ruszanie i zatrzymywanie się sprzyja jego szybkiemu zużyciu. Oto kilka wskazówek, jak zminimalizować negatywne skutki:
- Wrzucaj na luz: Zamiast trzymać pedał sprzęgła wciśnięty do oporu, gdy stoisz w korku dłużej niż kilka sekund, wrzuć na luz i puść pedał sprzęgła. To odciąża łożysko oporowe i cały mechanizm.
- Zachowaj dystans: Staraj się utrzymywać większy odstęp od poprzedzającego pojazdu. Dzięki temu będziesz mógł ruszać płynniej, bez konieczności ciągłego operowania sprzęgłem.
- Unikaj "pełzania": Jeśli ruch jest bardzo wolny, staraj się ruszać i toczyć się na pierwszym biegu bez użycia sprzęgła, a następnie zatrzymać, zamiast nieustannie jechać na półsprzęgle.
