Ominięcie chłodnicy EGR: Jak to zrobić i czy warto ryzykować?

Ominięcie chłodnicy EGR to modyfikacja, która zyskuje na popularności wśród właścicieli starszych diesli, często zmagających się z kosztownymi awariami tego podzespołu. W tym artykule, jako Aleks Olszewski, szczegółowo omówię proces wykonania takiej modyfikacji, a co ważniejsze, przedstawię jej kompleksowe konsekwencje zarówno te techniczne, wpływające na żywotność silnika, jak i prawne, które mogą mieć poważne skutki dla każdego kierowcy w Polsce.

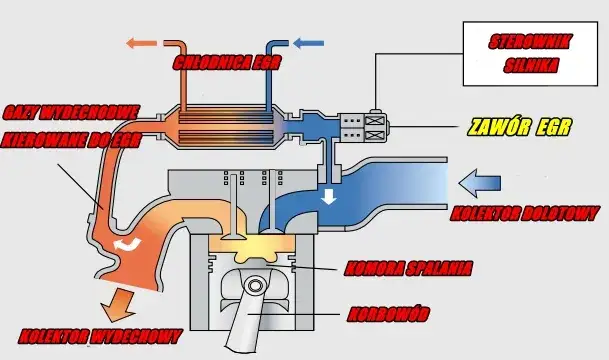

Rola chłodnicy spalin w Twoim aucie: po co właściwie jest ten element?

Chłodnica EGR, czyli chłodnica spalin, jest kluczowym elementem układu recyrkulacji spalin (EGR) w nowoczesnych silnikach, zwłaszcza diesla. Jej podstawową funkcją jest obniżanie temperatury spalin przed ich ponownym wprowadzeniem do układu dolotowego silnika. Dlaczego to takie ważne? Niższa temperatura spalin przekłada się na niższą temperaturę spalania mieszanki paliwowo-powietrznej w cylindrach, co z kolei znacząco redukuje powstawanie szkodliwych tlenków azotu (NOx). Tlenki azotu są jednymi z najbardziej toksycznych składników spalin, a ich ograniczenie jest wymogiem współczesnych norm emisji spalin, takich jak Euro 4, 5 czy 6.

Główne przyczyny awarii: dlaczego chłodniczki EGR pękają i zapychają się?

Niestety, chłodnice EGR to podzespoły, które często ulegają awariom, zwłaszcza w starszych konstrukcjach i silnikach o dużych przebiegach. Z mojego doświadczenia wynika, że najczęstsze przyczyny problemów to:

• Nieszczelności i pęknięcia: Chłodniczki EGR pracują w ekstremalnych warunkach temperaturowych z jednej strony przepływają przez nie gorące spaliny, z drugiej płyn chłodniczy. Ciągłe cykle nagrzewania i stygnięcia prowadzą do obciążeń termicznych, które z czasem mogą powodować pęknięcia w obudowie lub na spawach. Skutkuje to ubytkiem płynu chłodniczego, który może przedostawać się do układu wydechowego lub dolotowego, a w skrajnych przypadkach nawet do oleju silnikowego.
• Zapychanie się nagarem: Spaliny, zwłaszcza te z silników diesla, zawierają sadzę i inne cząstki stałe. W połączeniu z olejem silnikowym (który może dostawać się do układu dolotowego przez odmę) i wilgocią, tworzą one gęsty nagar. Nagar ten osadza się wewnątrz chłodnicy, ograniczając jej przepustowość i efektywność chłodzenia. Z czasem może całkowicie zablokować przepływ spalin, prowadząc do błędów w sterowniku silnika i spadku mocy.
• Korozja: Wilgoć i agresywne związki chemiczne obecne w spalinach mogą powodować korozję wewnętrznych elementów chłodnicy, osłabiając jej strukturę i prowadząc do powstawania nieszczelności.

Kosztowna naprawa czy tania alternatywa: co skłania kierowców do szukania obejścia?

Główną motywacją, która skłania wielu kierowców do rozważenia ominięcia chłodnicy EGR, jest aspekt finansowy. Koszt wymiany uszkodzonej chłodniczki EGR na nową, oryginalną część może być naprawdę wysoki od kilkuset do nawet kilku tysięcy złotych, w zależności od modelu samochodu i silnika. Do tego dochodzi koszt robocizny, która w niektórych autach bywa skomplikowana i czasochłonna. W obliczu takich wydatków, alternatywa w postaci zestawu do ominięcia chłodnicy, którego koszt to zazwyczaj ułamek ceny nowej części, staje się dla wielu bardzo kusząca. Niestety, jak zaraz wyjaśnię, ta "tania alternatywa" ma swoje ukryte koszty i ryzyka, zarówno techniczne, jak i prawne.

Kluczowe skutki ominięcia chłodnicy EGR, zanim podejmiesz decyzję

Jak brak chłodzenia spalin wpływa na temperaturę i żywotność silnika?

Ominięcie chłodnicy EGR oznacza, że do układu dolotowego silnika trafiają gorące spaliny, które nie zostały schłodzone. To z kolei prowadzi do wzrostu temperatury mieszanki paliwowo-powietrznej w komorze spalania. W krótkiej perspektywie może to wydawać się niezauważalne, ale w dłuższym okresie niesie ze sobą poważne ryzyka dla żywotności silnika. Wyższa temperatura spalania zwiększa obciążenie termiczne kluczowych komponentów. Mam na myśli takie elementy jak uszczelka pod głowicą, która jest szczególnie wrażliwa na przegrzewanie. Istnieje również ryzyko wypalenia tłoków, a także gniazd zaworowych, co może skutkować kosztowną awarią silnika. Co więcej, wyższa temperatura może negatywnie wpływać na trwałość turbosprężarki, która również pracuje w ekstremalnych warunkach.

Tlenki azotu (NOx) pod lupą: realny wpływ na ekologię i normy Euro

Jak już wspomniałem, głównym zadaniem chłodnicy EGR jest obniżenie temperatury spalin, co bezpośrednio wpływa na redukcję emisji tlenków azotu (NOx). Tlenki azotu powstają w wysokich temperaturach spalania. Kiedy omijasz chłodnicę EGR, spaliny trafiają do cylindrów gorące, co podnosi temperaturę spalania i znacząco zwiększa produkcję NOx. Jest to kluczowy problem w kontekście obowiązujących norm emisji spalin (Euro 4, 5, 6), które są coraz bardziej restrykcyjne. Samochód z ominiętą chłodnicą EGR praktycznie na pewno nie spełni tych norm, co ma bezpośrednie konsekwencje prawne, o których opowiem później.

Czy komputer pokładowy (ECU) "zauważy" zmianę? Potencjalne błędy i tryb awaryjny

W nowoczesnych samochodach sterownik silnika (ECU) jest bardzo czuły na wszelkie zmiany w układach kontroli emisji spalin. Układ EGR jest monitorowany przez szereg czujników, które mierzą przepływ spalin, ich temperaturę i ciśnienie. Kiedy omijasz chłodnicę EGR, ECU szybko wykryje nieprawidłowości na przykład brak spadku temperatury spalin, który powinien nastąpić po przejściu przez chłodnicę. Skutkiem tego będzie wyświetlenie błędu na desce rozdzielczej (np. kontrolka "check engine") i bardzo często przejście samochodu w tryb awaryjny. Tryb awaryjny ogranicza moc silnika i jego obroty, aby zapobiec dalszym uszkodzeniom. Aby uniknąć tych problemów, konieczna jest dodatkowa ingerencja w oprogramowanie sterownika silnika, czyli jego przeprogramowanie (tzw. "wyłączenie programowe" EGR), co jest kolejnym kosztem i dodatkową, nielegalną modyfikacją.

Ominięcie chłodnicy EGR: analiza popularnych metod

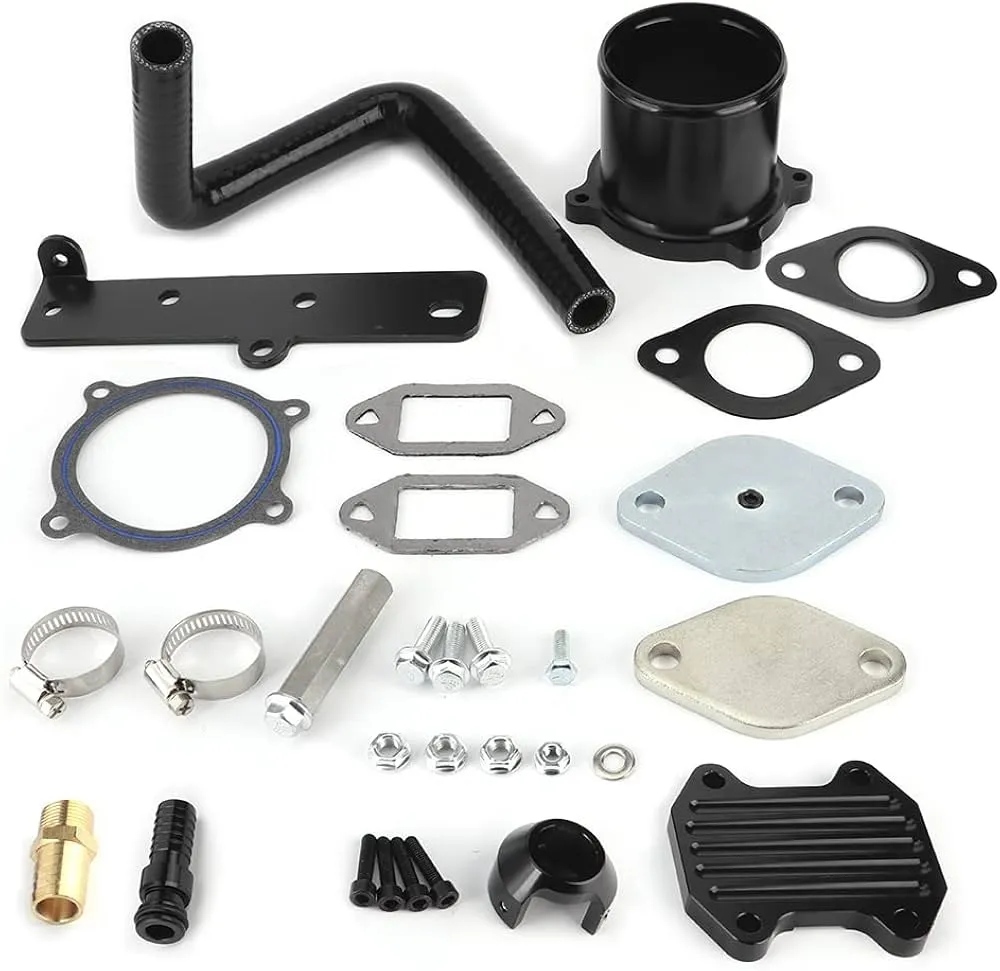

Metoda 1: Gotowe zestawy typu "bypass kit" co zawierają i jak je zamontować?

Gotowe zestawy typu "bypass kit" to najpopularniejsze rozwiązanie dla osób, które chcą ominąć chłodnicę EGR. Zazwyczaj zawierają one rurki ze stali nierdzewnej lub aluminium, które mają za zadanie przekierować spaliny z pominięciem chłodniczki. W skład zestawu wchodzą również odpowiednie złączki, uszczelki oraz zaślepki, które służą do szczelnego zamknięcia otworów po demontażu chłodnicy EGR lub jej odizolowaniu od układu. Montaż polega na odkręceniu oryginalnej chłodnicy EGR i zastąpieniu jej elementami z zestawu, które tworzą obejście. Ważne jest, aby pamiętać, że zestawy te są dedykowane do konkretnych modeli silników, co zapewnia ich prawidłowe dopasowanie i minimalizuje ryzyko nieszczelności. Zawsze zalecam dokładne sprawdzenie kompatybilności zestawu z Twoim samochodem.

Metoda 2: Rozwiązanie "zrób to sam" jakich materiałów potrzebujesz i jakie są ryzyka?

Niektórzy kierowcy, chcąc jeszcze bardziej obniżyć koszty, decydują się na samodzielne wykonanie obejścia chłodnicy EGR. W takim przypadku potrzebne są podstawowe narzędzia, a także materiały, takie jak odpowiedniej średnicy rurki (najlepiej ze stali nierdzewnej, odpornej na wysokie temperatury i korozję), złączki, opaski zaciskowe oraz materiały do zaślepienia otworów (np. blaszane zaślepki). Ryzyka związane z taką metodą są jednak znacznie większe. Przede wszystkim istnieje duże prawdopodobieństwo nieszczelności połączeń, co może prowadzić do ucieczki spalin do komory silnika, a nawet do kabiny pasażerskiej. Ponadto, niedopasowanie elementów może skutkować niewłaściwym odprowadzeniem spalin, a nawet uszkodzeniem innych komponentów układu. Brak profesjonalnych narzędzi i doświadczenia zwiększa ryzyko popełnienia błędów, które mogą mieć poważne konsekwencje dla bezpieczeństwa i prawidłowego działania pojazdu.

Szczegółowa instrukcja demontażu i montażu obejścia (na ogólnym przykładzie)

Poniżej przedstawiam ogólną instrukcję, która może służyć jako punkt wyjścia. Pamiętaj jednak, że szczegóły mogą się znacząco różnić w zależności od modelu samochodu i silnika. Zawsze korzystaj z serwisowych instrukcji dla Twojego konkretnego pojazdu.

1. Przygotowanie i bezpieczeństwo: Upewnij się, że silnik jest zimny. Odłącz akumulator. Zabezpiecz samochód na podnośniku lub kobyłkach.
2. Dostęp do chłodnicy EGR: Zlokalizuj chłodnicę EGR. Często wymaga to demontażu innych elementów, takich jak osłony silnika, rury dolotowe czy nawet kolektor dolotowy, aby uzyskać odpowiedni dostęp.
3. Opróżnienie układu chłodzenia: Jeśli chłodnica EGR jest chłodzona płynem, konieczne będzie częściowe lub całkowite opróżnienie układu chłodzenia. Podstaw pojemnik pod korek spustowy chłodnicy lub węże prowadzące do chłodniczki EGR.
4. Odłączenie przewodów: Odkręć przewody spalinowe prowadzące do i z chłodnicy EGR. Odłącz również wszelkie przewody płynu chłodniczego oraz elektryczne (jeśli występują czujniki).
5. Demontaż chłodnicy EGR: Odkręć śruby mocujące chłodnicę EGR do bloku silnika lub innych elementów. Ostrożnie wyjmij chłodnicę.
6. Montaż zestawu obejściowego: Zamontuj rurki obejściowe z zestawu "bypass kit" w miejsce zdemontowanej chłodnicy. Upewnij się, że wszystkie połączenia są szczelne, używając nowych uszczelek i dokręcając śruby odpowiednim momentem.
7. Zaślepienie otworów: Zaślep otwory, które wcześniej prowadziły do chłodnicy EGR, używając dostarczonych zaślepek. Dotyczy to zarówno otworów w układzie wydechowym, jak i w układzie dolotowym (jeśli spaliny były tam kierowane).
8. Uzupełnienie płynu chłodniczego: Uzupełnij układ chłodzenia płynem, odpowietrz go zgodnie z instrukcją producenta pojazdu.
9. Sprawdzenie i uruchomienie: Podłącz akumulator. Sprawdź wszystkie połączenia pod kątem szczelności. Uruchom silnik i obserwuj, czy nie ma wycieków oraz czy nie pojawiają się błędy na desce rozdzielczej.

Na co zwrócić szczególną uwagę, aby uniknąć natychmiastowej awarii?

Podczas przeprowadzania modyfikacji ominięcia chłodnicy EGR, kluczowe jest zwrócenie uwagi na kilka aspektów, które mogą zminimalizować ryzyko natychmiastowej awarii:

• Szczelność połączeń: To absolutna podstawa. Nieszczelności w układzie spalinowym mogą prowadzić do ucieczki gorących spalin do komory silnika, uszkodzenia innych komponentów, a nawet zagrożenia pożarowego. Użyj nowych uszczelek i dokręć wszystkie śruby z odpowiednim momentem.
• Prawidłowe zaślepienie otworów: Wszystkie otwory, które wcześniej prowadziły do chłodnicy EGR, muszą być szczelnie zaślepione. Niewłaściwe zaślepienie może prowadzić do nieszczelności, spadku ciśnienia w układzie wydechowym lub dolotowym, a także do zasysania nieprzefiltrowanego powietrza.
• Sprawdzenie poziomu płynu chłodniczego: Jeśli chłodnica EGR była chłodzona płynem, upewnij się, że po jej demontażu i ewentualnym zaślepieniu obwodu chłodzenia, poziom płynu jest prawidłowy i układ jest odpowietrzony. Brak płynu lub zapowietrzenie może prowadzić do przegrzewania silnika.
• Odpowiednie materiały: Jeśli decydujesz się na rozwiązanie "zrób to sam", używaj tylko materiałów odpornych na wysokie temperatury i korozję, takich jak stal nierdzewna. Zwykłe rurki stalowe szybko ulegną korozji i przepaleniu.

Prawne i diagnostyczne konsekwencje ominięcia chłodnicy EGR

Ominięcie chłodnicy EGR a przegląd techniczny: co sprawdzi diagnosta?

To jest jeden z najważniejszych punktów, o którym musisz wiedzieć. Modyfikacja układu EGR, w tym ominięcie jego chłodnicy, jest w Polsce nielegalna. Oznacza to, że samochód z taką zmianą nie spełnia warunków homologacyjnych, czyli tych, na podstawie których został dopuszczony do ruchu. Diagnosta na Stacji Kontroli Pojazdów ma obowiązek sprawdzić kilka kluczowych aspektów. Po pierwsze, skład spalin nawet jeśli "wyłączysz" EGR programowo, emisja NOx będzie wyższa, co może zostać wykryte. Po drugie, diagnosta przeprowadza wizualną kontrolę układu oczyszczania spalin. Jeśli zauważy, że brakuje chłodnicy EGR lub jest ona zastąpiona nieoryginalnymi elementami, ma prawo zakwestionować zgodność pojazdu z przepisami. Konsekwencją jest negatywny wynik badania technicznego, co uniemożliwia dalsze legalne poruszanie się pojazdem po drogach.

Nowe, zaostrzone przepisy dotyczące kontroli spalin: jak to wygląda w praktyce?

Od 2021 roku w Polsce wprowadzono bardziej rygorystyczne przepisy dotyczące kontroli systemów oczyszczania spalin podczas badania technicznego. Oznacza to, że diagności mają do dyspozycji nowocześniejsze metody i są zobowiązani do dokładniejszej weryfikacji. Nie chodzi już tylko o pomiar zadymienia w dieslach, ale także o sprawdzenie poprawności działania wszystkich elementów układu emisji spalin. Systemy diagnostyczne w stacjach kontroli pojazdów są coraz bardziej zaawansowane i potrafią wykryć nawet programowe wyłączenie EGR, jeśli nie zostało ono wykonane profesjonalnie i w sposób niewykrywalny. W praktyce oznacza to, że szanse na przejście przeglądu samochodem z ominiętą chłodnicą EGR są dziś znacznie mniejsze niż kilka lat temu, a ryzyko wykrycia modyfikacji jest wysokie.

Mandat i zatrzymany dowód rejestracyjny: co Ci grozi podczas kontroli drogowej?

Konsekwencje prawne nie kończą się na przeglądzie technicznym. Jeśli podczas kontroli drogowej funkcjonariusz policji lub Inspekcji Transportu Drogowego (ITD) zauważy nielegalną modyfikację układu EGR (np. widoczne rurki obejściowe, brak chłodnicy), może to mieć bardzo poważne skutki. Grozi Ci wówczas:

• Negatywny wynik przeglądu technicznego: Jeśli przegląd był niedawno, a modyfikacja zostanie wykryta, może to skutkować unieważnieniem pozytywnego wyniku.
• Zatrzymanie dowodu rejestracyjnego: To najczęstsza konsekwencja. Dowód rejestracyjny zostanie zatrzymany z powodu niezgodności pojazdu z warunkami technicznymi. Będziesz musiał usunąć modyfikację, przywrócić układ do stanu fabrycznego i ponownie przejść badanie techniczne, aby odzyskać dokument.
• Mandat: Za poruszanie się pojazdem niespełniającym warunków technicznych grozi mandat karny. Jego wysokość może być zróżnicowana, ale jest to dodatkowy koszt, którego można uniknąć.

Legalne i bezpieczne alternatywy dla ominięcia chłodnicy EGR

Regeneracja chłodniczki EGR: kiedy jest możliwa i ile kosztuje?

Wysokiej jakości zamienniki: czy warto w nie inwestować?

Kolejną legalną alternatywą jest zakup wysokiej jakości zamienników chłodniczki EGR. Rynek części zamiennych oferuje szeroki wybór produktów, które są zazwyczaj znacznie tańsze niż oryginalne części producenta samochodu. Zaletą jest niższa cena, a w przypadku renomowanych producentów zamienników, również dobra jakość i trwałość, zbliżona do oryginału. Należy jednak uważać na najtańsze zamienniki niewiadomego pochodzenia, które mogą szybko ulec awarii, generując kolejne koszty. Zawsze polecam wybierać zamienniki od znanych i cenionych marek, które specjalizują się w produkcji części układu recyrkulacji spalin. Ich trwałość i niezawodność będą znacznie wyższe niż w przypadku produktów z dolnej półki cenowej.

Przeczytaj również: Twój intercooler woła o pomoc? Wyczyść go i odzyskaj moc silnika!

Kiedy jedynym rozsądnym wyjściem jest wymiana na nową część oryginalną?

Mimo wyższych kosztów początkowych, istnieją sytuacje, w których wymiana chłodniczki EGR na nową, oryginalną część jest najbardziej rekomendowanym i długoterminowym rozwiązaniem. Dotyczy to przede wszystkim samochodów nowszych, objętych gwarancją, gdzie zastosowanie nieoryginalnych części mogłoby skutkować jej utratą. Jest to również najlepsze wyjście, gdy zależy nam na maksymalnej niezawodności i zgodności z fabrycznymi parametrami pojazdu, co jest kluczowe dla prawidłowego działania całego układu emisji spalin i długowieczności silnika. W przypadku poważnych, niemożliwych do regeneracji uszkodzeń, a także w autach o wysokiej wartości rynkowej, inwestycja w oryginalną część jest po prostu najbardziej rozsądna, zapewniając spokój na lata i eliminując wszelkie ryzyka związane z modyfikacjami czy niskiej jakości zamiennikami.
