Ursus C-360 sprzęgło: Precyzyjna regulacja 4 i 10 mm poradnik

Prawidłowa regulacja dwustopniowego sprzęgła w Ursusie C-360 to nie tylko kwestia komfortu pracy, ale przede wszystkim klucz do jego długiej i bezawaryjnej eksploatacji. Zaniedbanie tej czynności może prowadzić do poważnych uszkodzeń i kosztownych napraw, dlatego z mojego doświadczenia wynika, że warto poświęcić jej odpowiednią uwagę. Czytając ten poradnik, zyskasz praktyczną wiedzę, która pozwoli Ci samodzielnie i precyzyjnie ustawić sprzęgło, zapewniając płynną zmianę biegów i efektywne działanie wałka odbioru mocy.

Z mojego doświadczenia wynika, że prawidłowe ustawienie sprzęgła jest fundamentem sprawnej pracy każdego ciągnika, a w Ursusie C-360 ma to szczególne znaczenie ze względu na jego dwustopniową konstrukcję. Bez odpowiedniej regulacji, nawet najlepszy silnik i skrzynia biegów nie będą działać optymalnie, co bezpośrednio przekłada się na komfort, bezpieczeństwo i efektywność pracy w polu.

Rozpoznaj sygnały: Kiedy Twoje sprzęgło woła o pomoc?

Nieprawidłowo wyregulowane sprzęgło często daje o sobie znać w bardzo wyraźny sposób. Warto nauczyć się rozpoznawać te sygnały, aby szybko zareagować i zapobiec poważniejszym uszkodzeniom. Oto najczęstsze objawy, które powinny zapalić czerwoną lampkę:

• Problemy ze zmianą biegów: Zgrzytanie przy próbie wrzucenia biegu, trudności z jego załączeniem lub konieczność użycia dużej siły.
• Szarpanie przy ruszaniu: Ciągnik rusza nierówno, z wyraźnym szarpnięciem, zamiast płynnie.
• "Ciągnięcie" sprzęgła: Mimo wciśniętego pedału sprzęgła, ciągnik nadal delikatnie "ciągnie" do przodu, co utrudnia zmianę biegów i zatrzymanie maszyny.
• Ślizganie się sprzęgła: Obroty silnika rosną, ale ciągnik nie przyspiesza proporcjonalnie, co jest szczególnie zauważalne pod obciążeniem lub na wzniesieniach.
• Nienaturalne dźwięki lub wibracje: Nietypowe odgłosy dochodzące z okolic sprzęgła lub wyczuwalne wibracje podczas jego pracy.

Skutki zaniedbania: Czym grozi jazda z źle wyregulowanym sprzęgłem?

Jazda z nieprawidłowo wyregulowanym sprzęgłem to prosta droga do poważnych problemów. Przede wszystkim, przyspieszone zużycie elementów ciernych, czyli tarcz sprzęgłowych, jest niemal pewne. Tarcze, które powinny służyć przez wiele motogodzin, mogą wymagać wymiany znacznie szybciej, generując niepotrzebne koszty. Co więcej, źle ustawione sprzęgło może prowadzić do uszkodzeń skrzyni biegów (np. synchronizatorów), łożyska wyciskowego, a nawet docisku. Pogarsza się także komfort pracy ciągłe zgrzytanie, szarpanie i trudności ze zmianą biegów potrafią być frustrujące i męczące dla operatora. W skrajnych przypadkach, nagła awaria sprzęgła w trakcie pracy może spowodować przestój i straty finansowe.

Zanim zaczniesz: Przygotowanie do regulacji sprzęgła

Zanim przystąpisz do właściwej regulacji sprzęgła, kluczowe jest odpowiednie przygotowanie. To etap, którego nie wolno lekceważyć, ponieważ wpływa on zarówno na bezpieczeństwo Twoje i ciągnika, jak i na skuteczność całej operacji. Pamiętaj, że precyzja na tym etapie zaowocuje lepszymi wynikami końcowymi.

Niezbędnik mechanika: Jakie narzędzia musisz przygotować?

Do regulacji sprzęgła w Ursusie C-360 nie potrzebujesz specjalistycznego, drogiego sprzętu. Wystarczy podstawowy zestaw, który prawdopodobnie masz już w swoim warsztacie:

• Klucz płaski 13 mm: Będzie niezbędny do regulacji i kontrowania nakrętek na łapkach sprzęgła.
• Śrubokręt płaski lub krzyżakowy: Do odkręcenia pokrywy rewizyjnej sprzęgła.
• Latarka czołowa lub ręczna: Aby dobrze oświetlić miejsce pracy wewnątrz obudowy sprzęgła.
• Przyrząd pomiarowy do luzów (4 mm i 10 mm): To kluczowy element. Możesz go kupić lub, co często robię, wykonać samodzielnie z odpowiedniej grubości płaskownika lub kawałka blachy o tym opowiem za chwilę.

BHP to nie żart: Jak zabezpieczyć siebie i ciągnik przed pracą?

Bezpieczeństwo jest zawsze priorytetem. Przed rozpoczęciem jakichkolwiek prac przy ciągniku, upewnij się, że:

1. Ciągnik jest unieruchomiony na płaskim i stabilnym podłożu. Unikaj pochyłości i nierównego terenu.
2. Silnik jest wyłączony, a kluczyki wyjęte ze stacyjki, aby zapobiec przypadkowemu uruchomieniu.
3. Hamulec ręczny jest zaciągnięty. Dodatkowo, dla pewności, możesz podłożyć kliny pod koła.
4. Masz na sobie odpowiednią odzież roboczą, a w razie potrzeby rękawice ochronne.

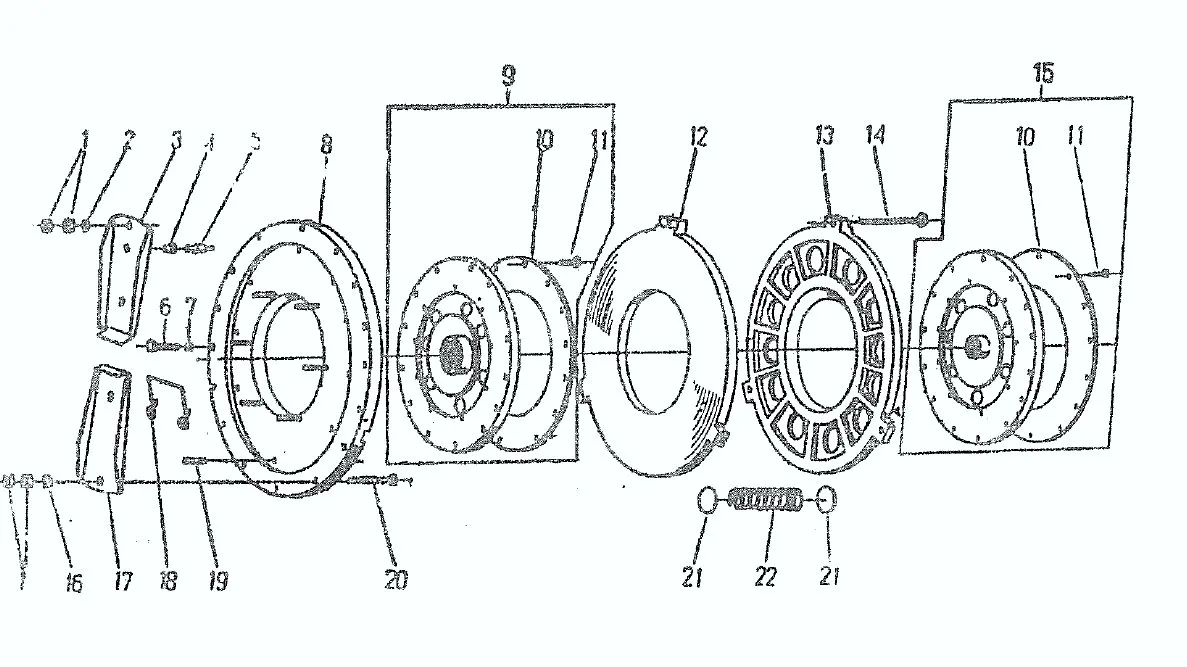

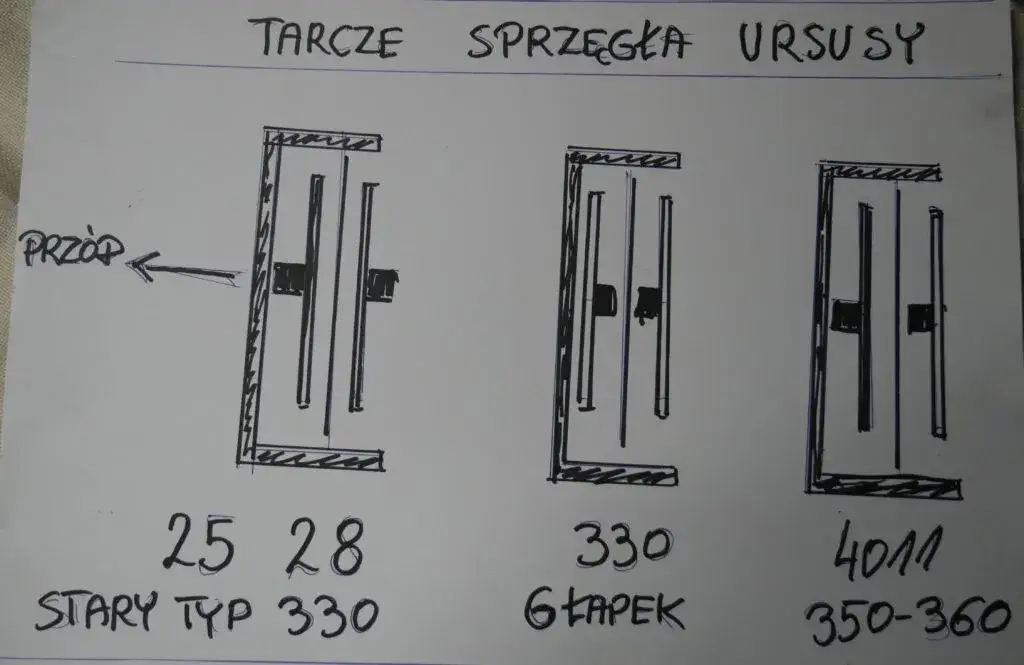

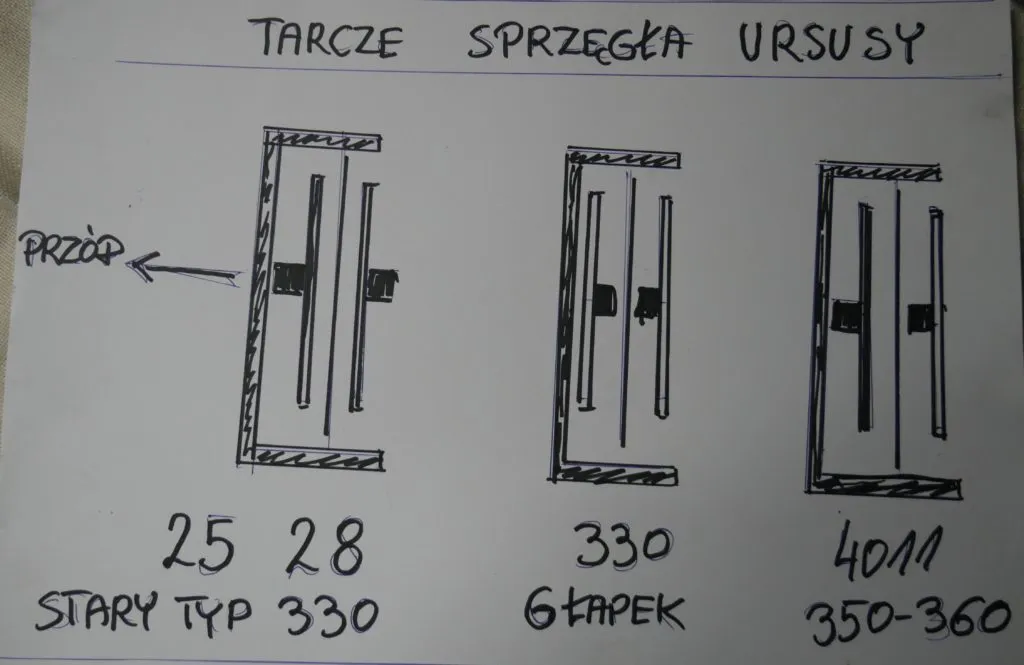

Anatomia sprzęgła w C-360: Co musisz wiedzieć o jego dwustopniowej budowie?

Sprzęgło w Ursusie C-360 to konstrukcja dwustopniowa, co oznacza, że pełni dwie niezależne funkcje. Pierwszy stopień odpowiada za napęd jazdy, czyli za przekazywanie mocy na koła ciągnika. Drugi stopień natomiast jest odpowiedzialny za napęd wałka odbioru mocy (WOM), co jest kluczowe przy pracy z maszynami rolniczymi. Aby oba stopnie działały prawidłowo, niezbędne jest precyzyjne ustawienie luzów na łapkach sprzęgła. Dla I stopnia (jazda) prawidłowy luz między łożyskiem wyciskowym a dźwigienkami powinien wynosić 4 mm. Dla II stopnia (WOM) ten luz jest większy i powinien wynosić 10 mm. Pamiętaj o tych wartościach są one sercem całej regulacji.

Regulacja łapek sprzęgła: Kluczowe kroki

Regulacja łapek sprzęgła to bez wątpienia serce całej operacji. To właśnie tutaj ustawiamy precyzyjne luzy, które decydują o prawidłowym działaniu zarówno napędu jazdy, jak i wałka odbioru mocy. Podejdź do tego etapu z cierpliwością i dokładnością, a odwdzięczy Ci się to płynną pracą ciągnika.

Krok 1: Jak uzyskać dostęp do mechanizmu regulacyjnego?

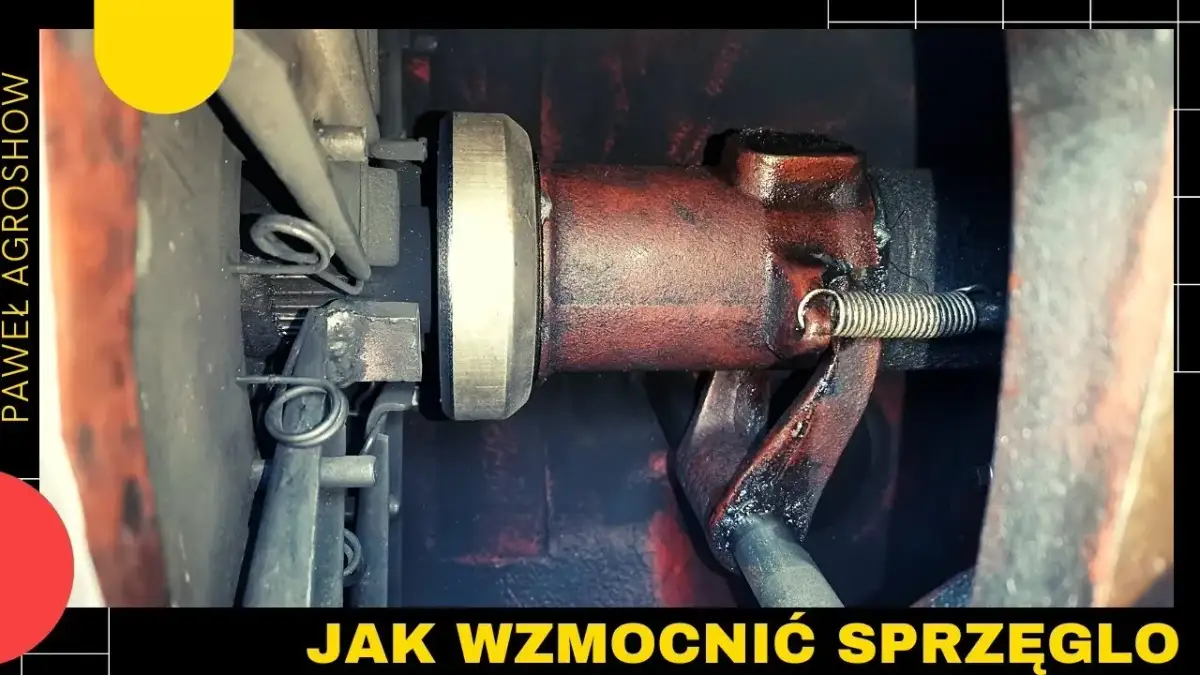

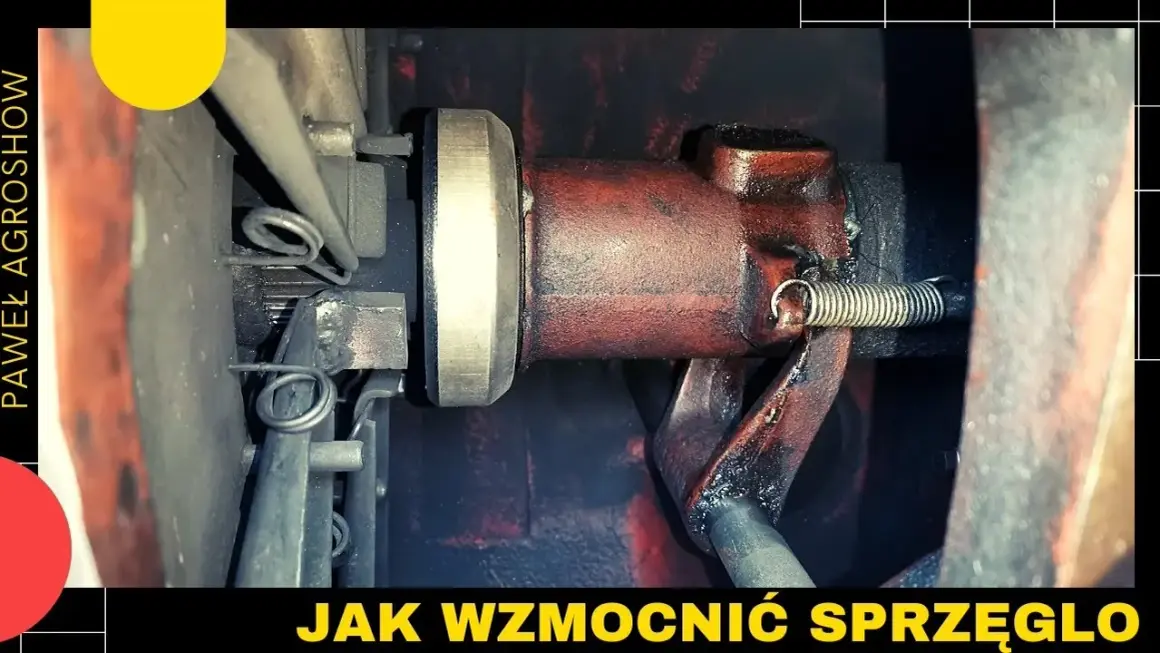

Aby dostać się do mechanizmu regulacyjnego sprzęgła, musisz zdemontować pokrywę rewizyjną. Znajduje się ona z lewej strony obudowy sprzęgła, mniej więcej na wysokości pedału sprzęgła. Zazwyczaj jest przykręcona kilkoma śrubami. Odkręć je ostrożnie i zdejmij pokrywę, a następnie odłóż ją w bezpieczne miejsce. Teraz masz pełny wgląd w łapki sprzęgła i łożysko wyciskowe.

Krok 2: Ustawianie I stopnia sprzęgła kluczowe 4 milimetry dla płynnej jazdy

Regulacja I stopnia sprzęgła jest fundamentalna dla płynnego ruszania i zmiany biegów. Oto jak to zrobić:

1. Zlokalizuj trzy łapki sprzęgła odpowiedzialne za I stopień. Zazwyczaj są one ustawione naprzemiennie z łapkami II stopnia.
2. Obracaj wałem korbowym (np. kluczem na kole pasowym lub kręcąc kołem zamachowym przez otwór) tak, aby jedna z łapek znalazła się w pozycji umożliwiającej swobodną regulację.
3. Za pomocą klucza 13 mm poluzuj nakrętkę kontrującą na śrubie regulacyjnej danej łapki.
4. Włóż przygotowany przyrząd pomiarowy o grubości 4 mm (lub suwmiarkę) między łożysko wyciskowe a końcówkę dźwigienki (łapki).
5. Dokręcaj lub odkręcaj śrubę regulacyjną tak, aby przyrząd o grubości 4 mm swobodnie, ale bez luzu, mieścił się w szczelinie. Chodzi o to, by czuć lekki opór przy wyjmowaniu i wkładaniu przyrządu.
6. Kiedy luz jest prawidłowy, dokręć nakrętkę kontrującą, jednocześnie przytrzymując śrubę regulacyjną, aby nie zmieniła swojego położenia.
7. Powtórz te same czynności dla pozostałych dwóch łapek I stopnia. Niezwykle ważne jest, aby wszystkie trzy łapki były ustawione równomiernie to zapobiegnie szarpaniu sprzęgła.

Krok 3: Regulacja II stopnia sprzęgła precyzyjne 10 milimetrów dla napędu WOM

Po ustawieniu I stopnia przechodzimy do regulacji II stopnia, który jest kluczowy dla efektywnej pracy z wałkiem odbioru mocy:

1. Zlokalizuj trzy łapki sprzęgła odpowiedzialne za II stopień. Będą to te, które nie zostały jeszcze wyregulowane.
2. Podobnie jak wcześniej, obracaj wałem korbowym, aby uzyskać dostęp do każdej łapki.
3. Za pomocą klucza 13 mm poluzuj nakrętkę kontrującą na śrubie regulacyjnej.
4. Tym razem użyj przyrządu pomiarowego o grubości 10 mm (lub suwmiarki) i umieść go między łożyskiem wyciskowym a końcówką dźwigienki.
5. Dokręcaj lub odkręcaj śrubę regulacyjną, aż uzyskasz precyzyjny luz 10 mm. Ponownie, przyrząd powinien wchodzić z lekkim oporem.
6. Po ustawieniu luzu dokręć nakrętkę kontrującą, dbając o to, by śruba regulacyjna nie zmieniła swojego położenia.
7. Powtórz te kroki dla pozostałych dwóch łapek II stopnia, również dbając o ich równomierne ustawienie.

Jak samodzielnie zrobić przyrząd do mierzenia luzu?

Jeśli nie masz gotowych szczelinomierzy o grubości 4 mm i 10 mm, możesz łatwo wykonać je samodzielnie. Wystarczy kawałek płaskownika lub blachy o odpowiedniej grubości. Zmierz dokładnie grubość materiału suwmiarką i jeśli masz np. płaskownik 4 mm i kawałek blachy 10 mm, po prostu je odpowiednio przytnij i wygładź krawędzie. Możesz też złożyć ze sobą kilka cieńszych blaszek, aby uzyskać pożądaną grubość. Taki domowy przyrząd, choć prosty, jest w zupełności wystarczający do precyzyjnej regulacji.

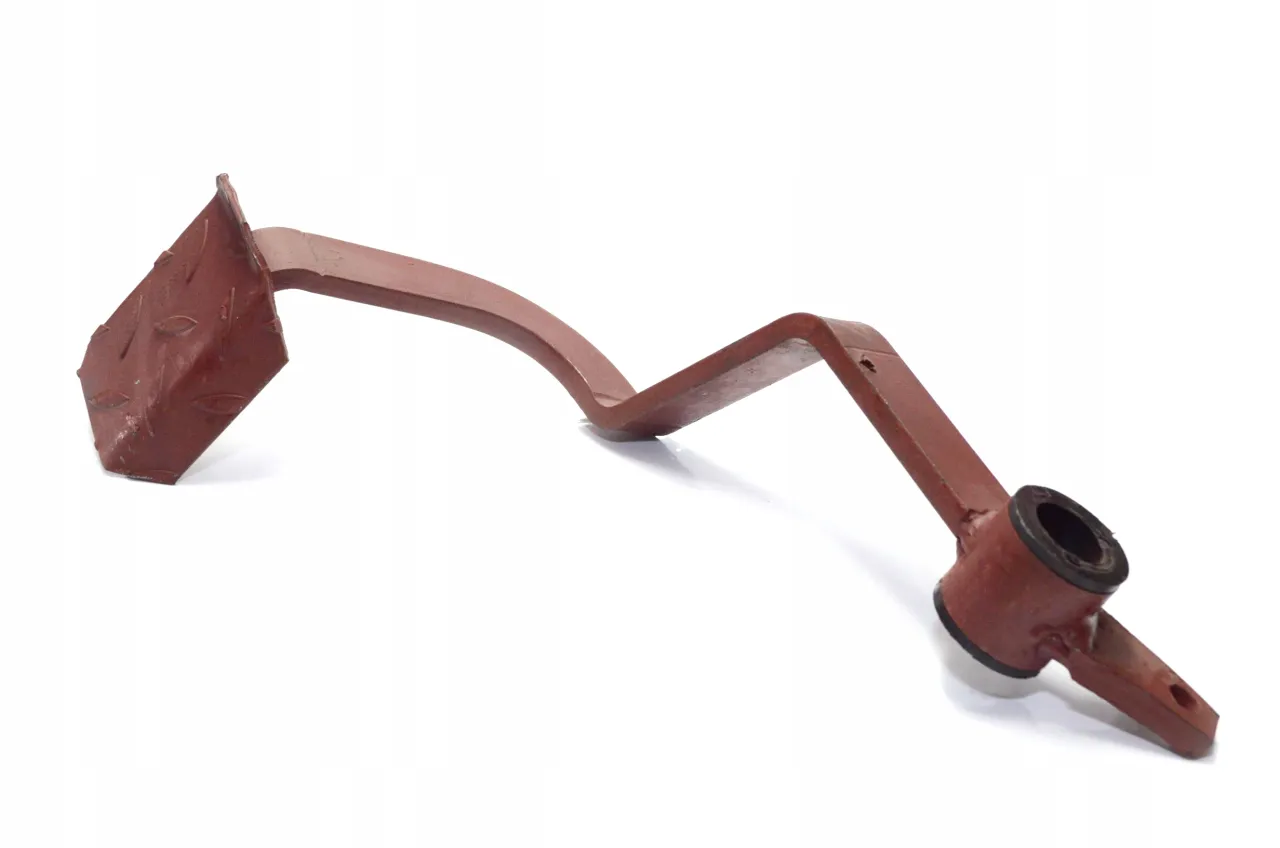

Ustawienie pedału sprzęgła: Ostatnie szlify

Po precyzyjnym ustawieniu łapek sprzęgła, nadszedł czas na ostatnie szlify, czyli regulację pedału sprzęgła. Ten etap jest równie ważny, ponieważ to on decyduje o komforcie obsługi i o tym, czy sprzęgło będzie w pełni załączać i rozłączać napęd. Prawidłowy skok jałowy pedału to gwarancja, że cała Twoja wcześniejsza praca nie pójdzie na marne.

Jak prawidłowo zmierzyć i ustawić skok jałowy pedału (15-25 mm)?

Skok jałowy pedału sprzęgła to odległość, o jaką pedał przemieszcza się od pozycji spoczynkowej do momentu, gdy zaczyna wyczuwalnie naciskać na łożysko wyciskowe. Aby go zmierzyć:

1. Upewnij się, że silnik jest wyłączony.
2. Delikatnie naciśnij pedał sprzęgła palcem, aż poczujesz lekki opór. To jest punkt, w którym zaczyna działać na mechanizm.
3. Zmierz odległość, jaką pedał przebył od swojej pozycji całkowicie puszczonej do tego punktu. Możesz użyć linijki lub suwmiarki.
4. Prawidłowy skok jałowy pedału sprzęgła w Ursusie C-360 powinien mieścić się w zakresie od 15 do 25 mm.

Jeśli skok jest poza tym zakresem, konieczna jest regulacja cięgna.

Regulacja cięgna: Gdzie kręcić, aby uzyskać pożądany efekt?

Regulacja skoku jałowego pedału odbywa się poprzez zmianę długości cięgna łączącego pedał z mechanizmem sprzęgła.

1. Zlokalizuj cięgno pedału sprzęgła. Zazwyczaj jest to pręt z gwintem na końcu, połączony z pedałem i mechanizmem sprzęgła.
2. Na cięgnie znajdziesz nakrętkę regulacyjną (lub dwie nakrętki kontrujące).
3. Poluzuj nakrętkę kontrującą (jeśli są dwie) lub odkręć nakrętkę regulacyjną.
4. Wkręcając nakrętkę regulacyjną (skracając cięgno), zmniejszysz skok jałowy pedału.
5. Odkręcając nakrętkę regulacyjną (wydłużając cięgno), zwiększysz skok jałowy pedału.
6. Wykonuj regulację małymi krokami, co chwilę mierząc skok jałowy, aż uzyskasz pożądane 15-25 mm.
7. Po uzyskaniu prawidłowego zakresu, solidnie dokręć nakrętkę kontrującą, aby zapobiec samoczynnemu rozregulowaniu.

Po zakończeniu regulacji pedału, załóż z powrotem pokrywę rewizyjną sprzęgła. Twoje sprzęgło jest teraz gotowe do pracy!

Rozwiązywanie problemów: Najczęstsze usterki sprzęgła

Nawet po dokładnej regulacji, czasami mogą pojawić się problemy. Moje doświadczenie pokazuje, że wiele z nich można szybko zdiagnozować i rozwiązać, jeśli wie się, czego szukać. Poniżej przedstawiam najczęstsze usterki sprzęgła i wskazówki, jak sobie z nimi poradzić.

Sprzęgło "szarpie" lub "bierze" nierówno jak wyeliminować problem?

Jeśli po regulacji sprzęgło nadal szarpie przy ruszaniu lub "bierze" nierówno, najprawdopodobniej problem leży w nierównomiernym ustawieniu łapek sprzęgła I stopnia. Nawet minimalne różnice w luzach między poszczególnymi łapkami mogą powodować takie objawy. Rozwiązanie: Musisz ponownie zdjąć pokrywę rewizyjną i bardzo precyzyjnie sprawdzić luzy na wszystkich trzech łapkach I stopnia (4 mm). Upewnij się, że przyrząd pomiarowy wchodzi z identycznym oporem pod każdą z nich. Czasem wystarczy delikatna korekta jednej łapki, aby problem zniknął.

Biegi wchodzą z oporem lub zgrzytem co poszło nie tak?

Trudności ze zmianą biegów, zgrzytanie lub wrażenie, że sprzęgło "ciągnie" (czyli nie rozłącza w pełni napędu, mimo wciśniętego pedału), to klasyczne objawy zbyt dużego luzu jałowego na pedale sprzęgła. Oznacza to, że pedał musi pokonać zbyt dużą drogę, zanim zacznie faktycznie rozłączać sprzęgło, a często nie jest w stanie rozłączyć go do końca. Rozwiązanie: Sprawdź ponownie skok jałowy pedału sprzęgła. Powinien mieścić się w zakresie 15-25 mm. Jeśli jest większy, skróć cięgno pedału, aby zmniejszyć luz jałowy. Upewnij się, że po regulacji pedał ma wystarczający zakres ruchu, aby całkowicie rozłączyć oba stopnie sprzęgła.

Sprzęgło się ślizga? Znajdź i usuń przyczynę

Ślizganie się sprzęgła, objawiające się wzrostem obrotów silnika bez proporcjonalnego przyspieszania ciągnika (szczególnie pod obciążeniem), jest zazwyczaj spowodowane dwoma głównymi przyczynami:

1. Brak luzu jałowego na pedale sprzęgła: Jeśli pedał nie ma w ogóle luzu lub jest on zbyt mały, sprzęgło nie jest w stanie w pełni się załączyć i docisk nie wywiera wystarczającej siły na tarcze. To prowadzi do ich ciągłego ślizgania się i przegrzewania.
2. Zużycie tarcz sprzęgłowych: Jeśli luz jałowy pedału jest prawidłowy, a sprzęgło nadal się ślizga, oznacza to, że tarcze sprzęgłowe są zużyte i wymagają wymiany. Ich okładziny cierne są już zbyt cienkie lub zanieczyszczone.

W pierwszej kolejności sprawdź i wyreguluj luz jałowy pedału sprzęgła, upewniając się, że mieści się w zakresie 15-25 mm. Jeśli po tej regulacji problem nadal występuje, niestety konieczna będzie wymiana tarcz sprzęgłowych, co wiąże się z rozpołowieniem ciągnika.

Konserwacja i dobre praktyki: Dłuższa żywotność sprzęgła

Prawidłowa regulacja to jedno, ale aby sprzęgło w Ursusie C-360 służyło Ci przez długie lata, kluczowe są również odpowiednie nawyki eksploatacyjne i regularna konserwacja. Moje doświadczenie pokazuje, że proste praktyki mogą znacząco przedłużyć żywotność tego kluczowego podzespołu.

Proste nawyki, które chronią przed awarią

Wprowadzenie kilku prostych nawyków do codziennej pracy z ciągnikiem może zdziałać cuda dla Twojego sprzęgła:

• Unikaj "jazdy na sprzęgle": Nie trzymaj nogi na pedale sprzęgła, jeśli nie jest to konieczne. Nawet lekki nacisk powoduje, że łożysko wyciskowe pracuje, a tarcze delikatnie się ślizgają, co przyspiesza ich zużycie.
• Prawidłowa technika zmiany biegów: Zawsze wciskaj pedał sprzęgła do końca podczas zmiany biegów i puszczaj go płynnie, bez gwałtownych ruchów.
• Delikatne ruszanie: Unikaj gwałtownego puszczania sprzęgła przy ruszaniu, zwłaszcza z ciężkim ładunkiem. Płynne i stopniowe załączanie sprzęgła minimalizuje obciążenia.
• Nie używaj sprzęgła jako hamulca: Do zatrzymywania ciągnika służą hamulce, nie sprzęgło.
• Regularne smarowanie: Sprawdzaj punkty smarowania mechanizmu sprzęgła i pedału, zgodnie z instrukcją obsługi ciągnika.

Przeczytaj również: Maglownica: stuki, luz, wycieki? Rozpoznaj objawy i koszty naprawy

Jak często kontrolować ustawienia sprzęgła, by uniknąć problemów?

Zalecam regularne kontrole ustawień sprzęgła. Z mojego punktu widzenia, dobrym nawykiem jest sprawdzanie luzu jałowego pedału sprzęgła co około 100-150 motogodzin pracy lub przynajmniej raz na sezon, zwłaszcza przed intensywnym okresem prac polowych. Jeśli zauważysz jakiekolwiek z objawów opisanych w sekcji "Rozpoznaj sygnały", nie zwlekaj przeprowadź pełną kontrolę i ewentualną regulację łapek oraz pedału. Wczesne wykrycie i korekta drobnych rozregulowań to najlepszy sposób na uniknięcie poważnych i kosztownych awarii w przyszłości.
