Biały dym z diesla? UPG vs. EGR: Jak zaoszczędzić na naprawie?

Ubytek płynu chłodniczego i pojawienie się białego dymu z rury wydechowej to objawy, które potrafią spędzić sen z powiek każdemu kierowcy. Często w pierwszej kolejności myślimy o najgorszym uszkodzonej uszczelce pod głowicą. Jednak, jak się okazuje, równie często za te symptomy odpowiada nieszczelna chłodnica recyrkulacji spalin (EGR). W tym artykule, jako Aleks Olszewski, pomogę Ci zrozumieć różnice między tymi dwiema usterkami, przedstawiając kluczowe objawy, metody diagnostyczne oraz szacunkowe koszty naprawy, abyś mógł podjąć świadomą decyzję.

Ubytek płynu chłodniczego: uszczelka pod głowicą czy chłodnica EGR?

Kiedy zauważasz ubytek płynu chłodniczego, a z rury wydechowej wydobywa się biały dym, naturalne jest, że zaczynasz się martwić. Te objawy są niestety bardzo ogólne i mogą wskazywać na kilka poważnych usterek. Najczęściej mylone są ze sobą dwie awarie: uszkodzenie uszczelki pod głowicą (UPG) oraz nieszczelność chłodnicy spalin EGR. Różnica w kosztach i skomplikowaniu naprawy jest ogromna, dlatego precyzyjna diagnoza jest absolutnie kluczowa, aby uniknąć niepotrzebnych wydatków i dalszych uszkodzeń silnika.

Moim celem w tym artykule jest dostarczenie klarownej analizy porównawczej obu awarii. Przedstawię Ci szczegółowo różnice w objawach, wskażę skuteczne metody diagnostyczne oraz oszacuję potencjalne koszty naprawy. Dzięki tej wiedzy będziesz w stanie wstępnie zróżnicować problem i podjąć świadomą decyzję o dalszych krokach, zanim oddasz samochód do warsztatu.

Chłodnica EGR: cichy winowajca, którego łatwo przeoczyć

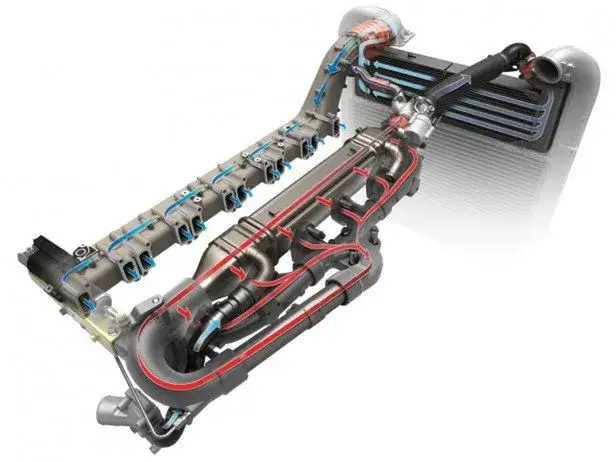

Chłodnica spalin EGR (Exhaust Gas Recirculation) to element układu recyrkulacji spalin, który ma za zadanie obniżać temperaturę spalin przed ich ponownym wprowadzeniem do kolektora dolotowego. Dzięki temu zmniejsza się emisja szkodliwych tlenków azotu (NOx), co jest kluczowe dla spełnienia coraz bardziej rygorystycznych norm emisji spalin, takich jak Euro 4, 5 czy 6. Niestety, w nowoczesnych silnikach Diesla, gdzie układy EGR są bardziej rozbudowane i poddawane większym obciążeniom termicznym, awarie chłodnic EGR stały się znacznie częstsze niż kiedyś.

• Ubytek płynu chłodniczego bez widocznych wycieków zewnętrznych: To jeden z najbardziej charakterystycznych objawów. Płyn znika, ale pod samochodem nie ma plam. Ubytek jest często wolniejszy i bardziej regularny niż w przypadku UPG.
• Biały dym z rury wydechowej (para wodna): Spaliny przedostają się do układu chłodzenia, a płyn chłodniczy do spalin, co skutkuje wydostawaniem się pary wodnej z wydechu. Dym ten zazwyczaj nie ma słodkawego zapachu.
• Problemy z ogrzewaniem kabiny lub bulgotanie w nagrzewnicy: Zapowietrzenie układu chłodzenia przez nieszczelną chłodnicę EGR może prowadzić do słabego działania ogrzewania lub słyszalnego bulgotania.
• Negatywny wynik testu na obecność CO2 w układzie chłodzenia: To kluczowa wskazówka. Jeśli płyn chłodniczy ubywa, a test na CO2 nie wykazuje spalin w układzie, to chłodnica EGR staje się głównym podejrzanym.

Diagnostyka nieszczelnej chłodnicy EGR może być nieco bardziej złożona niż w przypadku UPG, zwłaszcza gdy test na CO2 jest negatywny. Oto kroki, które często podejmujemy, aby potwierdzić tę awarię:

1. Metoda "by-pass" (obejście): Jest to często stosowana, tymczasowa metoda diagnostyczna. Polega na odłączeniu chłodnicy EGR z obiegu płynu chłodniczego i/lub spalinowego. Jeśli po tej operacji ubytek płynu ustaje, a inne objawy znikają, to niemal na pewno winowajcą jest chłodnica EGR. Oczywiście, jest to tylko test, a nie rozwiązanie problemu.
2. Demontaż i sprawdzenie szczelności pod ciśnieniem: Najpewniejszą metodą jest demontaż chłodnicy EGR i sprawdzenie jej szczelności poza samochodem. Można to zrobić, podłączając ją do źródła sprężonego powietrza i zanurzając w wodzie, obserwując, czy pojawiają się bąbelki.

Jeśli chodzi o koszty, wymiana chłodnicy spalin EGR jest znacznie mniej obciążająca dla portfela niż naprawa uszczelki pod głowicą. Ceny samej części w zależności od modelu samochodu i tego, czy wybierzesz zamiennik, czy oryginał wahają się zazwyczaj od 300 do 1800 zł. Całkowity koszt z robocizną w warsztacie to zazwyczaj przedział 600 - 2500 zł. Jak widzisz, różnica jest znacząca.

Uszczelka pod głowicą: kiedy objawy stają się poważne

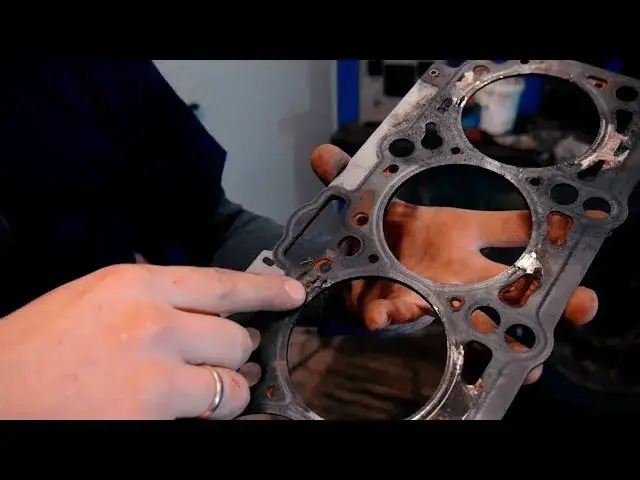

Uszczelka pod głowicą (UPG) to jeden z najważniejszych elementów silnika. Odpowiada za uszczelnienie komór spalania, a także kanałów olejowych i chłodzenia, zapewniając ich separację. Jej awaria jest zawsze poważna i niestety bardzo kosztowna w naprawie, ponieważ wiąże się z koniecznością demontażu znacznej części silnika, a często także z planowaniem głowicy, aby zapewnić idealne przyleganie po wymianie uszczelki.

Kiedy uszczelka pod głowicą ulega uszkodzeniu, zaczynają się dziać rzeczy, które nie pozostawiają złudzeń co do powagi sytuacji. Klasyczne symptomy wydmuchanej uszczelki to sygnał, że silnik pracuje w niekorzystnych warunkach i wymaga natychmiastowej uwagi. Ignorowanie ich może prowadzić do znacznie poważniejszych i droższych w usunięciu uszkodzeń.

Oto najbardziej charakterystyczne objawy uszkodzonej uszczelki pod głowicą, które są silnymi wskaźnikami tej poważnej awarii:

• Twarde, napompowane węże układu chłodzenia: To jeden z najbardziej alarmujących sygnałów. Spaliny przedostające się do układu chłodzenia zwiększają w nim ciśnienie. Węże stają się twarde jak kamień, nawet na zimnym silniku, co jest efektem nadmiernego ciśnienia.
• Obecność "masła" lub "majonezu" pod korkiem wlewu oleju lub w zbiorniczku wyrównawczym: Mieszanie się oleju z płynem chłodniczym to klasyczny objaw UPG. Olej w płynie chłodniczym tworzy tłuste plamy, a płyn w oleju emulsję przypominającą majonez, widoczną pod korkiem wlewu oleju lub na bagnecie.
• Bąbelki w zbiorniczku wyrównawczym: Po uruchomieniu silnika, szczególnie na zimno, w zbiorniczku wyrównawczym pojawiają się bąbelki, świadczące o przedostawaniu się spalin do układu chłodzenia. To bezpośredni dowód na to, że uszczelka nie spełnia swojej funkcji.

Podstawową i najpewniejszą metodą diagnostyczną dla uszkodzenia UPG jest test na obecność CO2 w układzie chłodzenia. Jest to stosunkowo prosty i szybki test, który polega na umieszczeniu specjalnego płynu reakcyjnego w urządzeniu nad zbiorniczkiem wyrównawczym. Jeśli w płynie chłodniczym są spaliny, płyn reakcyjny zmieni kolor (zazwyczaj z niebieskiego na żółty lub zielony). Koszt takiego testu to zazwyczaj 30-100 zł. Pozytywny wynik niemal jednoznacznie wskazuje na uszkodzenie uszczelki pod głowicą, pęknięcie głowicy lub bloku silnika.

Diagnostyka różnicowa: jak odróżnić awarię UPG od nieszczelnej chłodnicy EGR?

Aby wstępnie zróżnicować te dwie awarie, warto zadać sobie kilka kluczowych pytań. Ich odpowiedzi pomogą Ci skierować diagnozę we właściwym kierunku:

1. Czy pod korkiem wlewu oleju lub w zbiorniczku wyrównawczym widzę "masło" lub tłuste plamy?
2. Czy węże układu chłodzenia są twarde i napompowane, nawet na zimnym silniku?
3. Czy ubytek płynu chłodniczego jest gwałtowny, czy raczej powolny i regularny?
4. Czy wykonano test na obecność CO2 w układzie chłodzenia i jaki był jego wynik?
5. Czy biały dym z wydechu ma słodkawy zapach (płyn chłodniczy) czy jest bezwonny (para wodna)?

Poniższa tabela porównawcza zestawia najważniejsze cechy i objawy obu awarii, co powinno pomóc w ich rozróżnieniu:

Cecha/Objaw	Uszczelka pod głowicą (UPG)	Chłodnica EGR
Ubytek płynu	Często gwałtowny, zwłaszcza pod obciążeniem	Zazwyczaj wolniejszy i bardziej regularny
Biały dym	Tak, często o słodkawym zapachu (spalany płyn)	Tak, zazwyczaj bezwonny (para wodna)
"Masło" w oleju/płynie	Bardzo często obecne (olej w płynie lub płyn w oleju)	Praktycznie nigdy nie występuje
Twarde węże	Bardzo często obecne (spaliny pompują układ)	Rzadko lub wcale
Test CO2	Pozytywny (spaliny w układzie chłodzenia)	Zazwyczaj negatywny
Charakter ubytku płynu	Może być szybki, z tendencją do przegrzewania	Często stabilny, ale wymaga dolewek

Co oznacza sytuacja, gdy test na obecność CO2 jest negatywny, ale płyn chłodniczy nadal znika? W takim przypadku należy silnie podejrzewać awarię chłodnicy EGR lub inną nieszczelność niezwiązaną ze spalinami, np. uszkodzoną pompę wody, nieszczelny wąż, czy uszkodzoną nagrzewnicę. Negatywny test na CO2 wyklucza bezpośrednie przedostawanie się spalin do układu chłodzenia przez UPG lub pękniętą głowicę, co jest bardzo ważną wskazówką diagnostyczną.

Warto również pamiętać, że choć rzadko, to jednak możliwe jest wystąpienie obu problemów jednocześnie. Taki scenariusz znacząco komplikuje diagnozę i oczywiście zwiększa koszty naprawy. Dlatego tak ważne jest, aby zawsze przeprowadzić dokładną diagnostykę, zanim podejmie się jakiekolwiek kroki naprawcze.

Decyzja o naprawie: co robić dalej i jak uniknąć błędów?

Podsumowując koszty, różnica jest znacząca: wymiana uszczelki pod głowicą to wydatek rzędu 2500-7000 zł, natomiast wymiana chłodnicy EGR to koszt w przedziale 600-2500 zł. Ta rozbieżność wyraźnie pokazuje, dlaczego tak kluczowa jest precyzyjna diagnoza.

Wybierając warsztat, pamiętaj, że trafna i rzetelna diagnoza jest ważniejsza niż niska cena. Błędna diagnoza może prowadzić do niepotrzebnych wydatków na przykład wymiany chłodnicy EGR, gdy problemem jest UPG, lub odwrotnie. To z kolei może skutkować dalszymi uszkodzeniami silnika i koniecznością ponownej wizyty w warsztacie, co ostatecznie będzie kosztować Cię znacznie więcej.

Ignorowanie objawów, zarówno uszkodzonej uszczelki pod głowicą, jak i nieszczelnej chłodnicy EGR, może mieć poważne konsekwencje:

• Dalsze uszkodzenia silnika: Długotrwałe przedostawanie się płynu chłodniczego do oleju lub spalin do układu chłodzenia prowadzi do korozji, zatarcia elementów i przegrzewania.
• Przegrzewanie: Ubytek płynu i zapowietrzenie układu chłodzenia mogą spowodować przegrzewanie się silnika, co grozi uszkodzeniem głowicy, bloku, a nawet całkowitym zniszczeniem jednostki napędowej.
• Awarie innych komponentów: Nieszczelna chłodnica EGR może prowadzić do osadzania się nagaru w kolektorze dolotowym, co wpływa na wydajność silnika i może uszkodzić inne elementy układu recyrkulacji spalin.
