Stojak na silnik DIY: Zbuduj solidny i bezpieczny! Poradnik krok po kroku

Samodzielna budowa stojaka na silnik to projekt, który każdy majsterkowicz z zacięciem do mechaniki powinien rozważyć. Ten praktyczny przewodnik krok po kroku pokaże Ci, jak stworzyć solidne i bezpieczne narzędzie, które pozwoli Ci profesjonalnie i ergonomicznie pracować przy swoim samochodzie, oszczędzając przy tym sporo pieniędzy.

Własnoręczny stojak na silnik to mądra inwestycja w Twój warsztat

Zawsze powtarzam, że inwestowanie w narzędzia to inwestowanie w siebie i swoje możliwości. Samodzielna budowa stojaka na silnik to doskonały przykład. Przede wszystkim, oszczędności finansowe są znaczące. Kiedy rozważam zakup gotowego stojaka, ceny wahają się od około 400 PLN za najprostsze modele, do ponad 1500 PLN za bardziej zaawansowane. Tymczasem, budując stojak samodzielnie, zamykamy się zazwyczaj w kwocie 300-500 PLN za materiały. To naprawdę duża różnica, która pozwala przeznaczyć zaoszczędzone środki na inne, potrzebne narzędzia.

Kolejną, równie ważną korzyścią jest pełna kontrola nad wymiarami i funkcjonalnością. Kupując gotowy stojak, jesteśmy ograniczeni do tego, co oferuje rynek. Budując go samemu, mogę idealnie dopasować wysokość, szerokość, rodzaj kółek czy nawet typ głowicy obrotowej do moich indywidualnych potrzeb i specyfiki silników, przy których najczęściej pracuję. To pozwala stworzyć narzędzie skrojone na miarę, które będzie służyć mi przez lata.

Nie można również zapomnieć o satysfakcji. Realizacja projektu DIY, zwłaszcza tak praktycznego i użytecznego jak stojak na silnik, daje ogromną radość i poczucie spełnienia. Doświadczenie, które zdobywamy podczas planowania, cięcia, spawania i montażu, jest bezcenne. Uczy precyzji, cierpliwości i rozwiązywania problemów, co przekłada się na rozwój moich umiejętności warsztatowych.

Zaprojektuj idealny stojak: stabilność i ergonomia

Projektowanie stojaka na silnik to kluczowy etap, który zadecyduje o jego bezpieczeństwie i funkcjonalności. Moim priorytetem zawsze jest maksymalna stabilność i ergonomia pracy. Nikt nie chce, żeby silnik ważący kilkaset kilogramów przewrócił się w trakcie pracy. Dlatego tak ważne jest przemyślenie każdego detalu.

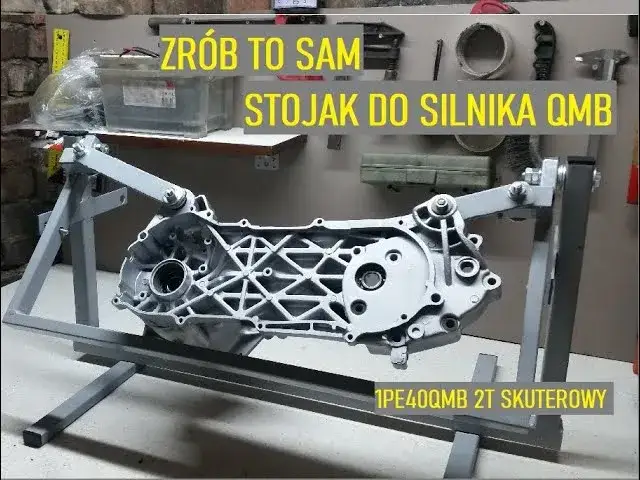

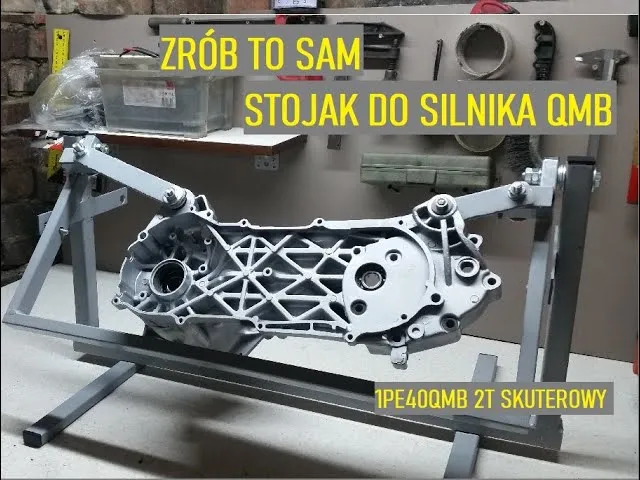

Najczęściej spotykane i polecane schematy konstrukcyjne to litera "I" oraz "podwójne T". Schemat "I" jest prostszy w wykonaniu, ale "podwójne T" oferuje lepszą stabilność boczną, co jest szczególnie ważne przy cięższych i bardziej rozbudowanych silnikach. Zawsze doradzam, aby nie oszczędzać na szerokości podstawy.

• Wysokość osi obrotu silnika od podłoża: Optymalnie 80-100 cm. Taka wysokość pozwala na komfortową pracę zarówno na stojąco, jak i na siedząco na stołku, bez nadmiernego schylania się.
• Długość i szerokość podstawy: Typowo około 80-100 cm długości i 70-90 cm szerokości. Im większa podstawa, tym większa stabilność, ale też mniej miejsca w warsztacie. Musimy znaleźć złoty środek.

Kluczowe jest również planowanie środka ciężkości. Zawsze staram się, aby oś obrotu silnika była jak najbliżej środka podstawy stojaka. To minimalizuje ryzyko przewrócenia, nawet gdy silnik jest obracany do różnych pozycji. Pamiętaj, że silnik to nie jest jednorodna bryła, a jego środek ciężkości może się zmieniać w zależności od zamontowanych akcesoriów.

Jeśli nie czujesz się na siłach, aby projektować od zera, to żaden problem! W internecie znajdziesz mnóstwo gotowych i sprawdzonych schematów technicznych. Wystarczy poszukać fraz takich jak "engine stand plans CAD" lub "stojak na silnik schemat PDF". Wiele z nich jest dostępnych za darmo i może stanowić świetną bazę do własnych modyfikacji.

Lista zakupów: niezbędne materiały i komponenty

Przygotowanie listy zakupów to podstawa sukcesu. Oto, co będziesz potrzebować do budowy solidnego stojaka na silnik:

• Profile stalowe: To szkielet naszej konstrukcji. Absolutne minimum to grubość ścianki 3 mm. Najczęściej używam profili kwadratowych 50x50x3 mm lub prostokątnych 60x40x3 mm. Jeśli planujesz pracować z bardzo ciężkimi silnikami, rozważ profile 80x80x3 mm. Pamiętaj, że stal to nie tylko wytrzymałość, ale i bezpieczeństwo.
• Kółka jezdne: Cztery kółka skrętne to podstawa mobilności. Zawsze wybieram takie, które mają co najmniej dwa hamulce, aby stojak nie odjeżdżał w najmniej odpowiednim momencie. Kluczowa jest nośność dla silnika ważącego 200 kg, każde kółko powinno mieć nośność 100-150 kg, co daje spory zapas. Preferuję kółka poliuretanowe, ponieważ są ciche i nie niszczą posadzki w warsztacie.
• Śruby i nakrętki: Do montażu głowicy obrotowej i łap mocujących silnik, niezbędne są śruby i nakrętki o klasie wytrzymałości 8.8. To absolutne minimum. Nigdy nie oszczędzaj na elementach złącznych, ponieważ to one przenoszą całe obciążenie. Zawsze używam podkładek, aby równomiernie rozłożyć siłę docisku.
• Farba i zabezpieczenie antykorozyjne: Po zakończeniu spawania i szlifowania, całą konstrukcję należy dokładnie odtłuścić i pomalować. Dobra farba podkładowa antykorozyjna, a następnie warstwa farby nawierzchniowej (np. chlorokauczukowej lub poliuretanowej), zapewni trwałość i estetyczny wygląd stojaka na lata. To mała inwestycja, która znacząco przedłuża żywotność narzędzia.

Przeczytaj również: Mercedes Viano W639: Który silnik wybrać? Uniknij drogich błędów!

Głowica obrotowa: serce stojaka na silnik

Głowica obrotowa to bez wątpienia najbardziej skomplikowany, ale i najważniejszy element stojaka. To ona pozwala na swobodne obracanie silnika, co jest nieocenione podczas demontażu i montażu. Najprostsza metoda, którą często stosuję w projektach DIY, to "rura w rurze". Polega ona na wsunięciu jednej rury (np. grubościennej rury stalowej) w drugą, o nieco większej średnicy. Blokada pozycji może być realizowana za pomocą prostej śruby przechodzącej przez obie rury lub solidnego bolca. Ważne, aby rury były grube i dobrze spasowane, aby zminimalizować luzy.

Jeśli szukasz bardziej zaawansowanego rozwiązania, możesz wykorzystać starą piastę koła samochodowego. Taka piasta, z odpowiednio wzmocnionym mocowaniem, oferuje bardzo płynny obrót dzięki wbudowanym łożyskom. Alternatywnie, można zastosować dedykowane łożyska oporowe lub stożkowe, które zapewnią jeszcze większą stabilność i precyzję obrotu, choć to rozwiązanie jest droższe i wymaga większej precyzji wykonania.

Mechanizmy blokady obrotu są kluczowe dla bezpieczeństwa. Najczęściej stosuję prosty bolec, który wchodzi w otwory wywiercone w zewnętrznej rurze, co 45 lub 90 stopni. Taki system pozwala na szybką i pewną zmianę pozycji silnika. Niektórzy decydują się na bardziej rozbudowane zapadki lub mechanizmy śrubowe, które oferują jeszcze większą siłę blokady.

Łapy mocujące to elementy, które bezpośrednio łączą głowicę z blokiem silnika. Muszą być wykonane z grubego płaskownika (np. 10-12 mm) i mieć odpowiednie otwory montażowe, pasujące do konkretnego typu silnika. Zazwyczaj wykonuje się cztery łapy, które są przykręcane do bloku silnika, a następnie do głowicy obrotowej. Ich precyzyjne wykonanie i solidne spawanie do głowicy są absolutnie kluczowe dla bezpieczeństwa.

Budowa stojaka krok po kroku

Przejdźmy do konkretów. Oto jak wygląda proces budowy stojaka na silnik, krok po kroku, w moim warsztacie:

1. Przygotowanie i cięcie profili stalowych: Zaczynam od dokładnego wymierzenia i pocięcia wszystkich profili stalowych zgodnie z moim projektem. Używam szlifierki kątowej z tarczą do cięcia metalu, a następnie dokładnie szlifuję krawędzie, aby były gładkie i pozbawione zadziorów. Precyzja na tym etapie jest kluczowa dla uzyskania prostych kątów i stabilnej konstrukcji.
2. Spawanie ramy głównej: To serce stojaka. Spawam ramę główną (podstawę i maszt pionowy) metodą MAG/MIG, ponieważ pozwala mi to na szybkie i czyste łączenie profili. Jeśli masz dostęp do spawarki MMA, również będzie odpowiednia, ale wymaga większej wprawy. Zawsze zaczynam od punktowego zespawania elementów, sprawdzając kąty proste za pomocą kątownika. Dopiero gdy jestem pewien, że wszystko jest idealnie spasowane, wykonuję pełne, solidne spoiny. Pamiętaj, aby spawać na płaskiej i stabilnej powierzchni.
3. Montaż kółek jezdnych i masztu głównego: Po zespawaniu ramy, przyszedł czas na montaż kółek. Zazwyczaj przyspawuję do podstawy krótkie odcinki profili, do których następnie przykręcam kółka. Upewniam się, że wszystkie kółka są równo zamontowane, aby stojak nie chwiał się na boki. Maszt główny (pionowy element, do którego będzie mocowana głowica) jest spawany do podstawy, dbając o idealny pion.
4. Spawanie i montaż głowicy obrotowej: To najważniejszy etap. Jeśli zdecydowałeś się na metodę "rura w rurze", najpierw spawam zewnętrzną rurę do masztu głównego. Następnie przygotowuję wewnętrzną rurę z otworami na bolec blokujący. Łapy mocujące silnik spawam do wewnętrznej rury lub do specjalnej płyty, która będzie do niej przymocowana. Po zespawaniu wszystkich elementów głowicy, montuję ją na maszcie i sprawdzam jej działanie, upewniając się, że obrót jest płynny, a blokada działa pewnie.

Bezpieczeństwo przede wszystkim: unikaj typowych błędów

Zawsze podkreślam, że bezpieczeństwo w warsztacie to priorytet. Samodzielnie zbudowany stojak na silnik, choć satysfakcjonujący, musi być przede wszystkim bezpieczny. Dlatego zanim zamontujesz na nim swój cenny silnik, koniecznie przeprowadź krytyczny test obciążeniowy. Ja zazwyczaj obciążam stojak ciężarem większym niż przewidywana waga silnika na przykład, jeśli silnik waży 200 kg, obciążam stojak 250-300 kg. Obserwuję, czy konstrukcja się nie ugina, czy spawy nie pękają i czy kółka wytrzymują obciążenie. Lepiej wykryć ewentualne słabe punkty, zanim dojdzie do wypadku.

Jakość spawów to fundament wytrzymałości konstrukcji. Solidny spaw powinien być regularny, bez pęknięć, porów i niedopaleń. Powinien mieć odpowiednią penetrację, co oznacza, że materiał został stopiony na odpowiednią głębokość. Jeśli nie jesteś pewien swoich umiejętności spawalniczych, rozważ poproszenie doświadczonego spawacza o pomoc lub przynajmniej o ocenę Twoich spawów. Pamiętaj, że nawet najmniejsza wada spoiny może w przyszłości doprowadzić do katastrofy, zwłaszcza pod dynamicznym obciążeniem.

Warto również zastanowić się nad dodaniem regulowanych stopek do podstawy stojaka. Mój warsztat, jak pewnie wiele innych, nie zawsze ma idealnie równą posadzkę. Regulowane stopki pozwalają na precyzyjne wypoziomowanie stojaka i zapewnienie mu maksymalnej stabilności, niezależnie od nierówności podłoża. To proste, ale bardzo efektywne rozwiązanie, które znacząco zwiększa komfort i bezpieczeństwo pracy.

Gotowy stojak: pomysły na ulepszenia i akcesoria

Kiedy podstawowa konstrukcja stojaka jest już gotowa i sprawdzona, zawsze myślę o tym, jak mogę ją ulepszyć. W końcu to moje narzędzie, więc chcę, żeby było jak najbardziej funkcjonalne. Oto kilka pomysłów na akcesoria i modyfikacje, które znacząco zwiększają komfort pracy:

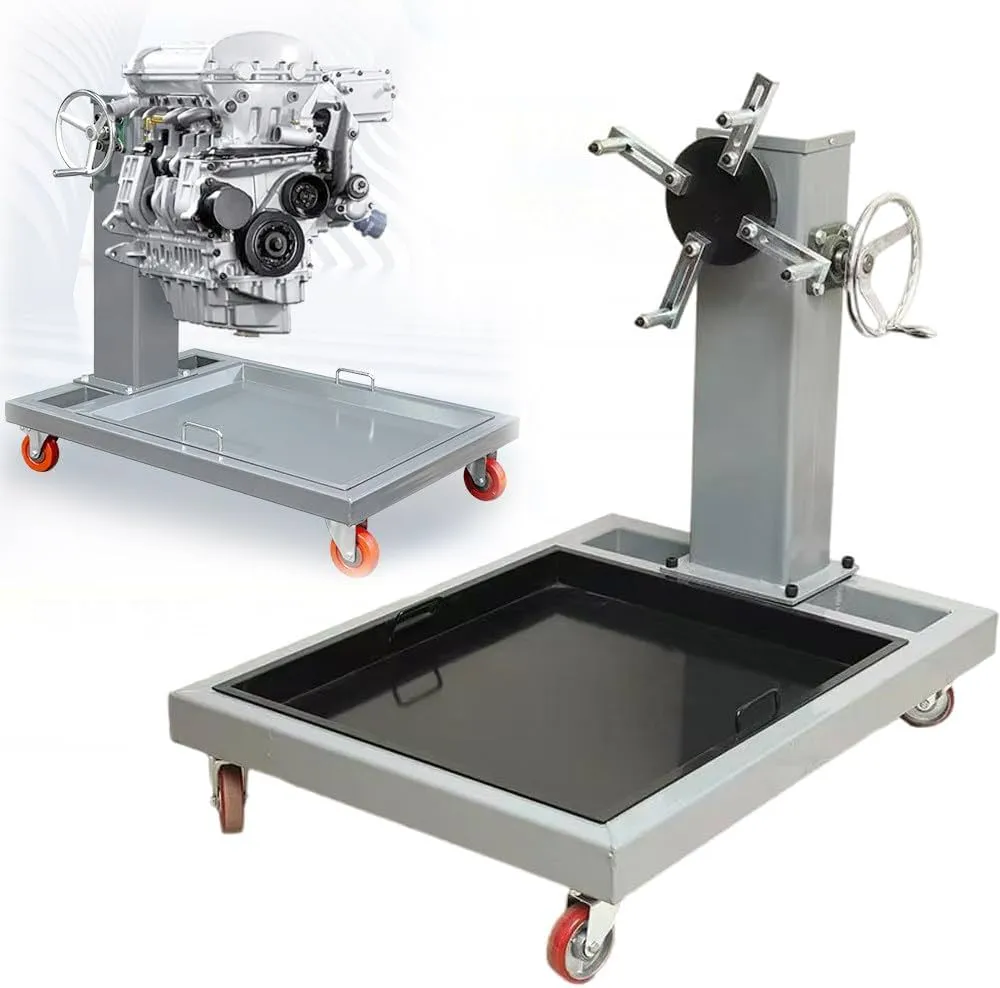

• Praktyczna półka na narzędzia i części: To absolutny must-have. Możesz łatwo przyspawać do masztu głównego lub do jednego z ramion podstawy prostą półkę z blachy lub kawałka profilu. Będzie idealna na klucze, śruby, podkładki czy inne drobne części, które zawsze muszą być pod ręką. Koniec z szukaniem zgubionych elementów!
• Zintegrowane oświetlenie LED: Praca przy silniku często wymaga precyzji i dobrego oświetlenia, zwłaszcza w trudno dostępnych miejscach. Zamontowanie małej, regulowanej lampki LED bezpośrednio na maszcie stojaka to genialne rozwiązanie. Zasilana z akumulatora lub długiego przewodu, zapewni idealne światło tam, gdzie go najbardziej potrzebujesz, bez konieczności używania dodatkowych lamp.
• Uchwyt na miskę olejową: Podczas demontażu silnika zawsze coś kapie olej, płyn chłodniczy, resztki paliwa. Prosty uchwyt na miskę olejową, przyspawany do podstawy stojaka, to rozwiązanie, które pozwoli utrzymać porządek i czystość w warsztacie. Możesz użyć kawałka płaskownika, aby stworzyć ramę, w którą wsuniesz standardową miskę.
