Chcesz zrozumieć, co tak naprawdę dzieje się pod maską Twojego samochodu? Ten artykuł to kompleksowy przewodnik po budowie silnika samochodowego, jego kluczowych komponentach i funkcjach. Poznaj anatomię jednostki napędowej, aby świadomie patrzeć na jej pracę i docenić inżynieryjny majstersztyk, który napędza Twój pojazd.
Kluczowe elementy budowy silnika samochodowego przewodnik po jego anatomii i działaniu
- Silnik składa się z trzech głównych grup komponentów: stałych (blok, głowica, miska olejowa), ruchomych (układ korbowo-tłokowy, rozrząd) oraz osprzętu (układy zasilania, chłodzenia, smarowania, wydechowy).
- Układ korbowo-tłokowy zamienia ruch posuwisto-zwrotny tłoków na ruch obrotowy wału korbowego, generując moc napędową.
- Układ rozrządu precyzyjnie steruje otwieraniem i zamykaniem zaworów, umożliwiając "oddychanie" silnika.
- Niezbędny osprzęt, taki jak turbosprężarka, wtryskiwacze, katalizator czy pompa oleju, zapewnia prawidłową pracę, efektywność i ekologię jednostki.
- Silniki benzynowe i Diesla różnią się fundamentalnie sposobem zapłonu (iskrowy vs. samoczynny) oraz konstrukcją tłoków i stopniem sprężania.
- Nowoczesne technologie, takie jak downsizing, mild hybrid i bezpośredni wtrysk paliwa, zwiększają moc, obniżają spalanie i redukują emisje spalin.
[search_image] schemat budowa silnika samochodowego elementy stałe
Fundament każdego silnika: poznaj jego stałe elementy
Zanim zagłębimy się w ruchome części i skomplikowany osprzęt, musimy zrozumieć, że każdy silnik potrzebuje solidnych podstaw. To właśnie stałe elementy stanowią jego szkielet, zapewniając wytrzymałość, stabilność i precyzyjne ułożenie wszystkich pozostałych komponentów. Bez nich nie byłoby mowy o generowaniu mocy.
Blok silnika: szkielet, który wszystko spaja
Blok silnika, często nazywany także kadłubem, to prawdziwy kręgosłup całej jednostki napędowej. Jest to masywna, odlewana konstrukcja, zazwyczaj wykonana z żeliwa lub aluminium, do której mocowane są wszystkie pozostałe elementy od cylindrów, przez wał korbowy, aż po głowicę i osprzęt. Jego zadaniem jest nie tylko utrzymanie wszystkiego w ryzach, ale także zapewnienie odpowiedniej sztywności i wytrzymałości na ogromne siły, jakie działają wewnątrz pracującego silnika.
Głowica cylindrów: centrum dowodzenia przepływem gazów
Głowica cylindrów to element, który zamyka cylindry od góry, tworząc komory spalania. To tutaj znajdują się zawory ssące i wydechowe, świece zapłonowe (w silnikach benzynowych) lub wtryskiwacze (w silnikach Diesla), a także kanały doprowadzające powietrze/mieszankę paliwowo-powietrzną i odprowadzające spaliny. Głowica musi być niezwykle precyzyjnie wykonana i szczelnie połączona z blokiem (za pomocą uszczelki pod głowicą), ponieważ to od niej zależy prawidłowy przebieg procesu spalania i efektywność silnika.
Miska olejowa: zbiornik na życiodajny płyn silnika
Miska olejowa to nic innego jak dolny zbiornik na olej silnikowy, umieszczony pod blokiem silnika. Gromadzi ona olej, który jest niezbędny do smarowania wszystkich ruchomych części silnika. Dzięki niej pompa oleju może nieustannie dostarczać ten "życiodajny płyn" do każdego zakamarka jednostki, zapewniając jej długie i bezproblemowe działanie. Bez odpowiedniego poziomu oleju w misce, silnik szybko uległby zatarciu.
Kolektor ssący i wydechowy: bramy dla powietrza i spalin
Kolektory to elementy odpowiedzialne za "oddychanie" silnika. Kolektor ssący doprowadza świeże powietrze (lub mieszankę paliwowo-powietrzną) z układu dolotowego do cylindrów. Jego kształt i długość mają wpływ na charakterystykę pracy silnika. Z kolei kolektor wydechowy zbiera spaliny z cylindrów i kieruje je do układu wydechowego. Oba kolektory muszą być szczelne i odporne na wysokie temperatury, aby zapewnić efektywny przepływ gazów.
[search_image] schemat układ korbowo-tłokowy
Serce w ruchu: kluczowe elementy napędzające pojazd
Po omówieniu fundamentów, przejdźmy do prawdziwego serca silnika jego ruchomych elementów. To właśnie ich skoordynowane współdziałanie zamienia energię chemiczną spalanego paliwa w energię mechaniczną, czyli ruch obrotowy, który ostatecznie trafia na koła i napędza pojazd. To tutaj dzieje się cała magia!
Układ korbowo-tłokowy: jak ruch posuwisty zamienia się w obrotowy?
Układ korbowo-tłokowy to mechanizm, który jest odpowiedzialny za przekształcenie ruchu posuwisto-zwrotnego tłoków w ruch obrotowy wału korbowego. Wyobraź sobie, że to jak pedały w rowerze naciskasz je w dół, a one obracają koło. W silniku, ciśnienie gazów ze spalania pcha tłoki w dół, a te, za pośrednictwem korbowodów, obracają wał korbowy. To fundamentalna zasada działania każdego silnika spalinowego.
Tłoki i pierścienie: tytani pracy w ekstremalnych warunkach
Tłoki to elementy, które poruszają się wewnątrz cylindrów i są bezpośrednio narażone na ogromne ciśnienie i wysoką temperaturę podczas spalania mieszanki paliwowo-powietrznej. Ich zadaniem jest odbieranie tej siły i przekazywanie jej na korbowody. Na tłokach zamontowane są pierścienie tłokowe, które pełnią kilka kluczowych funkcji: uszczelniają komorę spalania, zapobiegając przedostawaniu się gazów do skrzyni korbowej, odprowadzają ciepło z tłoka do ścianek cylindra oraz zgarniają nadmiar oleju ze ścianek cylindra, zapobiegając jego spalaniu. To naprawdę tytani pracy, działający w piekielnych warunkach!
Korbowody: kluczowe łączniki w mechanizmie mocy
Korbowody to elementy, które łączą tłoki z wałem korbowym. Działają jak ramiona, które przekazują siłę z poruszających się tłoków na obracający się wał korbowy. Muszą być niezwykle wytrzymałe, ponieważ są poddawane zarówno siłom ściskającym, jak i rozciągającym, a także znacznym obciążeniom dynamicznym. Ich precyzyjne wykonanie jest kluczowe dla płynnej i efektywnej pracy silnika.
Wał korbowy: oś napędowa całego pojazdu
Wał korbowy to główna oś obrotowa silnika. To na nim osadzone są korbowody, które wprawiają go w ruch obrotowy. Z wału korbowego moment obrotowy jest przekazywany dalej do koła zamachowego, a następnie do skrzyni biegów i układu napędowego samochodu. Można powiedzieć, że wał korbowy to serce, które pompuje moc do całego pojazdu. Musi być idealnie wyważony, aby zapobiegać wibracjom i zapewnić płynną pracę.
Układ rozrządu: precyzyjny dyrygent pracy zaworów
Układ rozrządu to jeden z najbardziej fascynujących mechanizmów w silniku. Jego rola polega na precyzyjnym sterowaniu otwieraniem i zamykaniem zaworów ssących i wydechowych w odpowiednim momencie cyklu pracy silnika. To od niego zależy, kiedy świeża mieszanka trafi do cylindra i kiedy spaliny zostaną usunięte. To jak dyrygent, który z absolutną precyzją kieruje orkiestrą, aby każdy instrument zagrał w idealnym momencie.
Wałek rozrządu: mózg operacji otwierania i zamykania
Sercem układu rozrządu jest wałek (lub wałki) rozrządu. Na nim znajdują się krzywki o specjalnym kształcie, które obracając się, naciskają na popychacze, a te z kolei otwierają zawory. Wałek rozrządu jest napędzany od wału korbowego za pomocą paska lub łańcucha rozrządu, co zapewnia idealną synchronizację. To prawdziwy "mózg" operacji otwierania i zamykania, decydujący o "oddechu" silnika.
Zawory ssące i wydechowe: jak silnik "oddycha"?
Zawory ssące i wydechowe to kluczowe elementy, które umożliwiają silnikowi "oddychanie". Zawory ssące otwierają się, aby wpuścić świeżą mieszankę paliwowo-powietrzną (lub samo powietrze w silnikach z wtryskiem bezpośrednim) do cylindra. Z kolei zawory wydechowe otwierają się, aby usunąć spaliny po procesie spalania. Ich precyzyjna praca i szczelność są absolutnie kluczowe dla efektywności i mocy silnika. Wyobraź sobie, że silnik to płuca zawory to ich zastawki, które otwierają się i zamykają w idealnym rytmie.
[search_image] schemat osprzęt silnika samochodowegoNiezbędne wsparcie: kluczowy osprzęt silnika
Silnik to nie tylko blok, tłoki i zawory. Aby mógł prawidłowo funkcjonować, potrzebuje szeregu dodatkowych, ale absolutnie niezbędnych układów i komponentów, które nazywamy osprzętem. To one dostarczają paliwo i powietrze, odprowadzają spaliny, smarują, chłodzą i zarządzają całą pracą. Bez tego wsparcia, nawet najlepiej zbudowany silnik byłby bezużyteczny.
Układ zasilania paliwem: jak benzyna lub ropa trafia do cylindrów?
Układ zasilania paliwem to skomplikowana sieć, która ma za zadanie dostarczyć odpowiednią ilość paliwa do cylindrów w precyzyjnym momencie. Zaczyna się w zbiorniku paliwa, skąd paliwo jest pompowane przez pompę paliwa, następnie filtrowane, aby usunąć zanieczyszczenia, i wreszcie trafia do wtryskiwaczy. Wtryskiwacze, sterowane elektronicznie, rozpylają paliwo w postaci drobnej mgiełki do kolektora ssącego lub bezpośrednio do cylindrów, przygotowując je do spalania. Precyzja tego procesu jest kluczowa dla mocy i ekonomii.
Układ dolotowy: rola turbosprężarki i intercoolera we współczesnych autach
Układ dolotowy dostarcza powietrze do silnika. We współczesnych samochodach kluczową rolę odgrywa turbosprężarka (lub rzadziej kompresor). Jej zadaniem jest sprężanie powietrza i wtłaczanie go do cylindrów pod ciśnieniem. Dzięki temu do komory spalania trafia więcej tlenu, co pozwala spalić więcej paliwa i w efekcie zwiększyć moc silnika, nawet przy mniejszej pojemności. Sprężone powietrze jest jednak gorące, dlatego przed trafieniem do silnika musi zostać schłodzone przez intercooler (chłodnicę powietrza doładowującego). Chłodniejsze powietrze jest gęstsze i zawiera więcej tlenu, co dodatkowo poprawia efektywność.
Układ wydechowy: nie tylko rura, czyli rola katalizatora i filtrów
Układ wydechowy to znacznie więcej niż tylko rura odprowadzająca spaliny. Oprócz ich usuwania, ma on za zadanie redukować toksyczność spalin i wyciszać pracę silnika. Kluczowe elementy to katalizator, który dzięki reakcjom chemicznym przekształca szkodliwe związki (tlenki azotu, tlenek węgla, węglowodory) w mniej szkodliwe. W nowoczesnych Dieslach i benzynach z wtryskiem bezpośrednim znajdziemy także filtry cząstek stałych (DPF dla Diesla, GPF dla benzyny), które wyłapują sadzę. Cały proces jest monitorowany przez sondy lambda, które analizują skład spalin i pomagają sterownikowi silnika optymalizować skład mieszanki paliwowo-powietrznej.
Układ smarowania: dlaczego bez oleju silnik umiera w kilka sekund?
Układ smarowania to absolutnie krytyczny element. Jego głównym zadaniem jest dostarczanie oleju pod ciśnieniem do wszystkich ruchomych części silnika. Olej tworzy film, który redukuje tarcie między elementami, zapobiegając ich zużyciu i przegrzewaniu. Dodatkowo, olej chłodzi silnik, uszczelnia (np. między tłokami a cylindrami) i oczyszcza go z drobnych zanieczyszczeń. Bez oleju, metalowe części tarłyby o siebie, generując ogromne ciepło i szybko prowadząc do zatarcia i nieodwracalnego zniszczenia silnika w ciągu zaledwie kilku sekund. To dlatego regularna kontrola poziomu oleju jest tak ważna!Układ chłodzenia: jak uniknąć przegrzania jednostki napędowej?
Podczas pracy silnik generuje ogromne ilości ciepła. Układ chłodzenia ma za zadanie utrzymywać optymalną temperaturę pracy, zapobiegając przegrzewaniu, które mogłoby doprowadzić do poważnych uszkodzeń. Składa się z chłodnicy, w której płyn chłodzący oddaje ciepło do otoczenia, termostatu, który reguluje przepływ płynu, oraz pompy wody, która wymusza jego cyrkulację. Płyn chłodzący krąży w kanałach w bloku i głowicy silnika, odbierając ciepło i transportując je do chłodnicy. To klucz do długowieczności i niezawodności silnika.
[search_video] różnice silnik benzynowy diesel animacjaBenzyna kontra Diesel: kluczowe różnice w konstrukcji
Chociaż zarówno silniki benzynowe, jak i Diesla są silnikami spalinowymi, to ich fundamentalne zasady działania i konstrukcja różnią się w kilku kluczowych aspektach. Zrozumienie tych różnic pomoże Ci docenić inżynieryjne wyzwania i rozwiązania, które stoją za każdą z tych technologii.

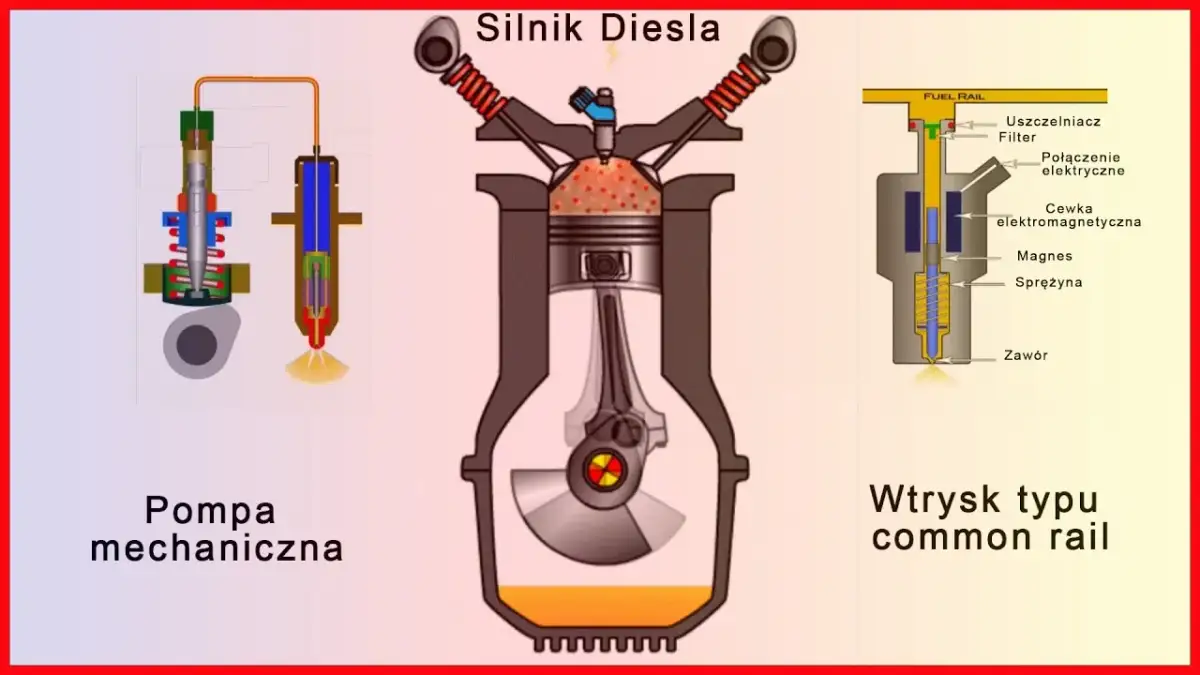

Zapłon iskrowy a samoczynny: dwa różne sposoby na wywołanie eksplozji
Najważniejsza różnica tkwi w sposobie zapłonu mieszanki paliwowo-powietrznej. W silniku benzynowym mamy do czynienia z zapłonem iskrowym. Mieszanka paliwowo-powietrzna jest sprężana w cylindrze, a następnie zapalana przez iskrę generowaną przez świecę zapłonową. To precyzyjnie kontrolowana "eksplozja". W silniku Diesla natomiast stosuje się zapłon samoczynny. Do cylindra wtłaczane jest samo powietrze, które jest sprężane do bardzo wysokiego ciśnienia, co powoduje jego silne nagrzanie. Następnie, w odpowiednim momencie, do gorącego powietrza wtryskiwana jest ropa, która pod wpływem wysokiej temperatury zapala się samoczynnie. To dlatego silniki Diesla nie potrzebują świec zapłonowych (mają świece żarowe, które pomagają tylko przy zimnym rozruchu).
Budowa tłoków i stopień sprężania: dlaczego Diesel musi być masywniejszy?
Różnice w sposobie zapłonu przekładają się bezpośrednio na konstrukcję. W silnikach Diesla, ze względu na zapłon samoczynny, stopień sprężania jest znacznie wyższy niż w silnikach benzynowych (często powyżej 16:1, podczas gdy w benzynowych to zazwyczaj 9:1 do 12:1). Oznacza to, że elementy silnika Diesla, takie jak tłoki, korbowody czy wał korbowy, muszą być znacznie masywniejsze i wytrzymalsze, aby sprostać większym obciążeniom i ciśnieniom panującym w komorze spalania. To właśnie dlatego silniki Diesla są często cięższe i bardziej solidnie zbudowane.
Ewolucja pod maską: nowoczesne technologie w silnikach
Branża motoryzacyjna nieustannie się rozwija, a silniki samochodowe są tego doskonałym przykładem. W obliczu rosnących wymagań dotyczących ekologii i wydajności, inżynierowie wprowadzają coraz to nowsze technologie. Przyjrzyjmy się kilku z nich, które zmieniają oblicze współczesnych jednostek napędowych.
Downsizing i Mild Hybrid: mniej znaczy więcej w erze ekologii
Koncepcja downsizingu to nic innego jak zmniejszanie pojemności skokowej silników przy jednoczesnym utrzymaniu, a nawet zwiększaniu ich mocy. Osiąga się to głównie dzięki zastosowaniu turbodoładowania i bezpośredniego wtrysku paliwa. Mniejszy silnik zużywa mniej paliwa, zwłaszcza przy niskich obciążeniach, co przekłada się na niższą emisję spalin. Uzupełnieniem tej strategii są technologie mild hybrid (MHEV). W systemach MHEV mały silnik elektryczny (zazwyczaj zintegrowany z rozrusznikiem i alternatorem) wspomaga jednostkę spalinową, na przykład podczas ruszania, przyspieszania czy odzyskiwania energii podczas hamowania. Nie pozwala on na jazdę wyłącznie na prądzie, ale znacząco poprawia efektywność paliwową i redukuje emisje, zwłaszcza w ruchu miejskim. To inteligentne połączenie, które pokazuje, że "mniej" może naprawdę oznaczać "więcej" pod względem wydajności i ekologii.
Przeczytaj również: Olej 1.6 HDI: 3,75L i kluczowe normy. Chroń swoje turbo!
Bezpośredni wtrysk paliwa: precyzja, która zwiększa moc i obniża spalanie
Bezpośredni wtrysk paliwa to technologia, która zrewolucjonizowała silniki benzynowe (w Dieslach jest standardem od dawna). Zamiast wtryskiwać paliwo do kolektora ssącego, gdzie miesza się ono z powietrzem przed wejściem do cylindra, wtryskiwacze rozpylają paliwo bezpośrednio do komory spalania. Pozwala to na znacznie bardziej precyzyjne dawkowanie paliwa i tworzenie optymalnej mieszanki w zależności od obciążenia silnika. Efektem jest większa moc, lepsza reakcja na gaz oraz niższe zużycie paliwa. Ta precyzja w sterowaniu procesem spalania jest jednym z kluczowych czynników, które pozwoliły na rozwój downsizingu i spełnianie coraz ostrzejszych norm emisji spalin.
