Jako właściciel Forda Kuga z silnikiem diesla, doskonale wiem, jak ważny jest sprawny układ DPF. Jednym z kluczowych elementów tego systemu jest czujnik różnicy ciśnień DPF, który często bywa źródłem problemów. W tym artykule, bazując na moim doświadczeniu, przeprowadzę Cię przez jego lokalizację, objawy awarii i podpowiem, jak sobie z nimi radzić.
Czujnik DPF w Fordzie Kuga znajdziesz w komorze silnika, a jego awaria objawia się spadkiem mocy i błędami.
- Czujnik różnicy ciśnień DPF w Fordzie Kuga (Mk1, Mk2, 2.0 TDCi) znajduje się w górnej części komory silnika, przy ścianie grodziowej po stronie pasażera.
- Jego zadaniem jest monitorowanie stopnia zapchania filtra DPF i inicjowanie procesu regeneracji.
- Typowe objawy awarii to kontrolka "check engine", spadek mocy, tryb awaryjny oraz błędy P2452, P2453, P2455.
- Przyczyny usterek obejmują uszkodzenia membrany, sparciałe przewody gumowe lub problemy z instalacją elektryczną.
- Wymiana czujnika jest możliwa samodzielnie, ale wymaga adaptacji komputerowej.
Zrozumieć czujnik DPF w Fordzie Kuga i jego znaczenie
Czym jest czujnik różnicy ciśnień DPF i dlaczego jest tak ważny dla Twojego diesla?
Czujnik różnicy ciśnień DPF to niewielkie, ale niezwykle istotne urządzenie w każdym nowoczesnym dieslu wyposażonym w filtr cząstek stałych. Jego głównym zadaniem jest monitorowanie stopnia zapchania filtra DPF. Działa on na zasadzie pomiaru ciśnienia spalin przed i za filtrem. Różnica tych ciśnień pozwala sterownikowi silnika (ECU) ocenić, ile sadzy zgromadziło się w filtrze. Na podstawie tych danych ECU decyduje o rozpoczęciu procesu regeneracji, czyli wypalania sadzy. Bez prawidłowych odczytów z tego czujnika, system DPF nie jest w stanie efektywnie funkcjonować, co bezpośrednio wpływa na pracę silnika i zdolność pojazdu do spełniania norm emisji spalin. Można śmiało powiedzieć, że jest to jeden z kluczowych "informatorów" dla Twojego diesla.
Jakie sygnały wysyła Twój Ford Kuga, gdy czujnik DPF zaczyna szwankować?
Kiedy czujnik różnicy ciśnień DPF zaczyna działać nieprawidłowo, Twój Ford Kuga z pewnością da Ci o tym znać. Z mojego doświadczenia wynika, że najczęstsze objawy to:
- Zapalenie się kontrolki DPF lub "check engine" na desce rozdzielczej.
- Pojawienie się komunikatów o błędach na wyświetlaczu, np. "usterka silnika".
- Wyraźny spadek mocy silnika, odczuwalny szczególnie podczas przyspieszania.
- Zwiększone zużycie paliwa, co jest naturalną konsekwencją nieudanych prób regeneracji.
- Problemy z regeneracją DPF może ona być inicjowana zbyt często, trwać zbyt długo lub w ogóle się nie rozpoczynać.
- Przejście silnika w tryb awaryjny, o czym za chwilę opowiem szerzej.
Tryb awaryjny i kontrolka "check engine" najczęstsze skutki ignorowania problemu.
Ignorowanie sygnałów wysyłanych przez uszkodzony czujnik DPF to prosta droga do poważniejszych problemów. Sterownik silnika, otrzymując błędne dane o ciśnieniu w układzie wydechowym, nie jest w stanie prawidłowo zarządzać procesem regeneracji filtra. W efekcie, aby chronić silnik i układ wydechowy przed uszkodzeniem, często wprowadza pojazd w tzw. tryb awaryjny (limp mode). W tym trybie moc silnika jest drastycznie ograniczona, a jazda staje się uciążliwa. Dodatkowo, praktycznie zawsze zapala się kontrolka "check engine", informując o ogólnym problemie z jednostką napędową. Dalsza jazda z uszkodzonym czujnikiem może doprowadzić do całkowitego zapchania filtra DPF, co wiąże się z bardzo kosztowną wymianą lub profesjonalnym czyszczeniem. Warto więc reagować szybko.
Lokalizacja czujnika DPF w Fordzie Kuga: znajdź go bez trudu
Lokalizacja dla najpopularniejszych silników: 2.0 TDCi (Kuga Mk1 i Mk2).
Przejdźmy do sedna, czyli do lokalizacji czujnika różnicy ciśnień DPF w Fordzie Kuga. W modelach pierwszej (Mk1) i drugiej generacji (Mk2), szczególnie tych wyposażonych w popularny silnik 2.0 TDCi, czujnik ten znajduje się zazwyczaj w komorze silnika, w jej górnej części. Szukaj go blisko przegrody czołowej, czyli ściany grodziowej, która oddziela komorę silnika od kabiny pasażerskiej. Zazwyczaj jest on umiejscowiony po stronie pasażera, w okolicach akumulatora i podszybia. To dość typowe miejsce dla tego typu czujników w wielu modelach Forda.
Jak wygląda czujnik DPF? Charakterystyczne cechy, których należy szukać.
Aby łatwo zidentyfikować czujnik, warto wiedzieć, czego szukać. Jest to zazwyczaj mała, plastikowa puszka, o wymiarach zbliżonych do pudełka zapałek lub nieco większa. Do tej puszki dochodzą dwa charakterystyczne elementy: dwie gumowe rurki (przewody ciśnieniowe) oraz wtyczka elektryczna. Gumowe przewody są kluczowe to one prowadzą w dół, w kierunku filtra DPF zamontowanego w układzie wydechowym. Wtyczka elektryczna dostarcza zasilanie i przesyła sygnały do sterownika silnika. Kolor obudowy może się różnić, ale najczęściej jest to czerń lub szarość.
Dokładne umiejscowienie: znajdź go przy ścianie grodziowej komory silnika.
Skupmy się na precyzyjnym umiejscowieniu. Po otwarciu maski i zlokalizowaniu ściany grodziowej po stronie pasażera, możesz potrzebować odchylić lub zdjąć niektóre osłony silnika, aby uzyskać lepszy widok. Czujnik jest zazwyczaj przykręcony do karoserii lub do specjalnego uchwytu. Czasami jest lekko schowany pod elementami takimi jak zbiorniczek płynu hamulcowego lub inne przewody, ale zawsze w bliskim sąsiedztwie wspomnianej ściany grodziowej. Śledź gumowe przewody jeśli znajdziesz dwa takie przewody prowadzące w dół, a ich początek łączy się z małą, plastikową obudową, to z dużą pewnością masz przed sobą czujnik różnicy ciśnień DPF.

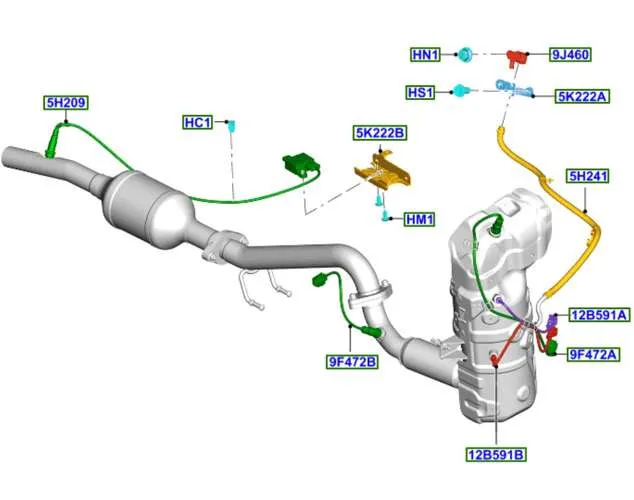

Wizualna pomoc: schematy i zdjęcia ułatwiające identyfikację.
Wiem, że opis słowny, choć precyzyjny, nigdy nie zastąpi dobrej wizualizacji. Dlatego zachęcam Cię do skorzystania z dołączonych schematów i zdjęć, które dokładnie pokażą, gdzie szukać tego czujnika w Twoim Fordzie Kuga. One z pewnością rozwieją wszelkie wątpliwości i ułatwią szybką identyfikację.
Typowe usterki czujnika DPF w Fordzie Kuga i ich przyczyny
Uszkodzona membrana wewnętrzna: cichy zabójca czujnika.
Jedną z najczęstszych przyczyn awarii samego czujnika jest uszkodzenie jego wewnętrznej membrany. Membrana ta jest niezwykle delikatnym elementem, który reaguje na subtelne zmiany ciśnienia. Z czasem, pod wpływem wysokiej temperatury, wibracji i agresywnych spalin, membrana może stracić swoją elastyczność, pęknąć lub po prostu przestać prawidłowo reagować. W efekcie czujnik zaczyna wysyłać błędne odczyty do sterownika silnika, co prowadzi do wszystkich wspomnianych wcześniej objawów. Jest to "cichy zabójca", ponieważ z zewnątrz czujnik może wyglądać na całkowicie sprawny.
Sparciałe i pęknięte przewody ciśnieniowe częstsza przyczyna niż myślisz.
Co ciekawe, bardzo często problem nie leży w samym czujniku, a w gumowych przewodach ciśnieniowych, które do niego dochodzą. Te przewody są narażone na ekstremalne warunki: wysoką temperaturę z silnika i układu wydechowego, ciągłe drgania oraz wpływ czynników zewnętrznych. Z biegiem czasu guma parcieje, staje się krucha i może pękać lub rozszczelniać się. Nawet niewielkie pęknięcie lub zatkanie przewodu (np. przez sadzę lub wilgoć) może całkowicie zakłócić pomiar ciśnienia, prowadząc do identycznych objawów jak uszkodzony czujnik. Zawsze warto dokładnie sprawdzić stan tych przewodów, zanim zdecydujesz się na wymianę samego czujnika.
Problemy z wtyczką i instalacją elektryczną: jak je rozpoznać?
Nie można również zapominać o problemach z instalacją elektryczną. Uszkodzona wtyczka, korozja na pinach lub przerwa w obwodzie elektrycznym prowadzącym do czujnika mogą również powodować błędne odczyty lub całkowity brak sygnału. Objawy będą podobne do awarii samego czujnika. Aby sprawdzić te elementy, należy odpiąć wtyczkę i dokładnie obejrzeć piny pod kątem korozji lub uszkodzeń. Można również użyć multimetru do sprawdzenia ciągłości obwodu, choć to wymaga już pewnej wiedzy technicznej.
Kody błędów, które wskazują bezpośrednio na awarię czujnika (P2452, P2453, P2455).
Kiedy podłączysz swój Ford Kuga do komputera diagnostycznego, w przypadku problemów z czujnikiem DPF najczęściej pojawią się następujące kody błędów:
- P2452: Czujnik ciśnienia filtra cząstek stałych "A" - usterka obwodu.
- P2453: Czujnik ciśnienia filtra cząstek stałych "A" - zakres/wydajność.
- P2454: Czujnik ciśnienia filtra cząstek stałych "A" - niski sygnał.
- P2455: Czujnik ciśnienia filtra cząstek stałych "A" - wysoki sygnał.
Pojawienie się jednego lub kilku z tych kodów jednoznacznie wskazuje na problem z czujnikiem różnicy ciśnień DPF lub jego obwodem. To bardzo pomocna informacja diagnostyczna, która pozwala szybko zlokalizować źródło usterki.
Samodzielna wymiana i adaptacja czujnika DPF: poradnik
Proste kroki do samodzielnej wymiany: czego potrzebujesz?
Wymiana czujnika różnicy ciśnień DPF w Fordzie Kuga jest zadaniem, które z pewnością możesz wykonać samodzielnie, jeśli masz podstawowe narzędzia i trochę zacięcia. Oto uproszczona instrukcja:
- Przygotuj narzędzia: Będziesz potrzebować kluczy nasadowych (najczęściej 10mm lub 13mm), szczypiec do opasek zaciskowych (jeśli przewody są mocowane opaskami), ewentualnie małego śrubokręta.
- Zlokalizuj czujnik: Jak już wiesz, znajduje się on w górnej części komory silnika, przy ścianie grodziowej po stronie pasażera.
- Odłącz akumulator: Zawsze dla bezpieczeństwa odłącz ujemną klemę akumulatora przed rozpoczęciem prac przy elektryce.
- Odłącz wtyczkę elektryczną: Delikatnie naciśnij zatrzask i odłącz wtyczkę od czujnika.
- Zdejmij przewody gumowe: Ostrożnie zdejmij dwie gumowe rurki z króćców czujnika. Jeśli są mocno zaciśnięte, możesz potrzebować szczypiec. Sprawdź ich stan jeśli są sparciałe lub pęknięte, wymień je razem z czujnikiem.
- Odkręć czujnik: Odkręć śruby mocujące czujnik do karoserii lub uchwytu.
- Zamontuj nowy czujnik: Zamontuj nowy czujnik w odwrotnej kolejności, upewniając się, że przewody gumowe są prawidłowo i szczelnie założone na króćce.
- Podłącz wtyczkę i akumulator: Podłącz wtyczkę elektryczną, a następnie klemę akumulatora.
Kluczowy etap po montażu: dlaczego adaptacja czujnika jest obowiązkowa?
Po fizycznej wymianie czujnika, niezbędna jest jego adaptacja lub kalibracja w sterowniku silnika. To absolutnie kluczowy etap, którego nie można pominąć! Nowy czujnik, mimo że jest sprawny, może mieć nieco inne parametry niż stary. Sterownik silnika "pamięta" wartości ze starego czujnika i bez adaptacji będzie nadal interpretował odczyty w oparciu o nieaktualne dane. Może to prowadzić do dalszych problemów z DPF, takich jak nieprawidłowe inicjowanie regeneracji, błędne komunikaty lub nawet powrót do trybu awaryjnego. Adaptację wykonuje się za pomocą komputera diagnostycznego (np. IDS/FORScan dla Forda), wprowadzając odpowiednią procedurę resetu wartości czujnika.
Jak uniknąć błędów? Najczęstsze pułapki podczas wymiany.
Podczas samodzielnej wymiany łatwo o kilka typowych błędów:
- Niewłaściwe podłączenie przewodów: Upewnij się, że przewody gumowe są podłączone do odpowiednich króćców (przed i za DPF). Często są one oznaczone, ale warto zapamiętać, jak były podłączone oryginalnie.
- Uszkodzenie wtyczki lub instalacji: Bądź ostrożny podczas odpinania i podłączania wtyczki, aby nie uszkodzić pinów.
- Brak adaptacji: Jak już wspomniałem, to najczęstszy i najbardziej brzemienny w skutki błąd. Bez adaptacji problem może powrócić.
- Zaniedbanie przewodów gumowych: Jeśli przewody są w złym stanie, a wymienisz tylko czujnik, problem nie zniknie. Zawsze sprawdzaj i ewentualnie wymieniaj przewody.
Kiedy wizyta w warsztacie jest nieunikniona? Ocena sytuacji.
Choć samodzielna wymiana jest możliwa, są sytuacje, w których wizyta w warsztacie jest zdecydowanie lepszym rozwiązaniem. Jeśli nie masz dostępu do komputera diagnostycznego niezbędnego do adaptacji czujnika, nie masz pewności co do swoich umiejętności mechanicznych, lub podejrzewasz, że problem leży głębiej (np. uszkodzony sam filtr DPF, inne usterki silnika), to oddanie samochodu w ręce profesjonalistów jest najrozsądniejszym wyborem. Dobry warsztat nie tylko wymieni czujnik i przeprowadzi adaptację, ale także wykona pełną diagnostykę układu DPF, co pozwoli uniknąć przyszłych problemów.
Jak dbać o układ DPF, aby zapobiec przyszłym problemom z czujnikiem?
Wpływ stylu jazdy na żywotność filtra i jego osprzętu.
Styl jazdy ma ogromny wpływ na żywotność całego układu DPF, w tym czujnika różnicy ciśnień. Częsta jazda na krótkich dystansach, w ruchu miejskim, z niskimi prędkościami i na niskich obrotach, jest zabójcza dla filtra DPF. W takich warunkach silnik nie osiąga odpowiedniej temperatury, co uniemożliwia prawidłowe zainicjowanie i przeprowadzenie procesu regeneracji (wypalania sadzy). Nagromadzenie sadzy w filtrze zwiększa ciśnienie wsteczne, co obciąża czujnik i może prowadzić do jego szybszego zużycia. Staraj się regularnie odbywać dłuższe trasy z prędkościami autostradowymi, aby umożliwić silnikowi osiągnięcie optymalnej temperatury i skuteczne wypalenie sadzy z filtra.
Przeczytaj również: Wypalanie DPF Nissan Qashqai: Zrób to sam i oszczędź na serwisie
Regularna diagnostyka komputerowa jako klucz do wczesnego wykrywania usterek.
Nie mogę wystarczająco podkreślić znaczenia regularnej diagnostyki komputerowej. Nawet jeśli nie masz żadnych objawów, okresowe podłączenie samochodu do komputera diagnostycznego pozwala na wczesne wykrycie drobnych nieprawidłowości w działaniu układu DPF i jego czujników. Można wtedy sprawdzić wartości ciśnień, historię regeneracji, a także odczytać ewentualne "ukryte" błędy, które jeszcze nie spowodowały zapalenia się kontrolki. Wczesne wykrycie problemu z czujnikiem DPF lub przewodami ciśnieniowymi pozwala na szybką i tanią naprawę, zanim dojdzie do poważniejszej i znacznie droższej awarii samego filtra.
