Zastanawiasz się, jak działa silnik, a może marzysz o zbudowaniu własnego, nawet najprostszego modelu? W tym artykule zabiorę Cię w podróż od podstawowych zasad działania silników, przez praktyczne instrukcje budowy prostego silnika elektrycznego DIY, aż po inspiracje do bardziej zaawansowanych projektów. To idealna okazja, by zaspokoić swoją ciekawość i rozpocząć fascynującą przygodę z mechaniką!
Jak zrobić silnik? Zrozumienie działania i budowa prostych modeli DIY.
- Silnik spalinowy zamienia energię chemiczną paliwa na energię mechaniczną poprzez cykl spalania w cylindrach.
- Kluczowe komponenty silnika spalinowego to tłoki, cylindry, wał korbowy, korbowody i zawory.
- Najprostszym i najbezpieczniejszym modelem do samodzielnego wykonania w domu jest silnik elektryczny z baterii, drutu miedzianego i magnesu.
- Hobbyści mogą również budować inne fascynujące modele, takie jak silniki Stirlinga (cieplne) czy miniaturowe silniki parowe.
- Dla osób zainteresowanych głębszym zrozumieniem, dostępne są edukacyjne zestawy do składania modeli silników spalinowych (np. V8).
Marzenie o własnym silniku: dlaczego nas fascynuje?
Od ciekawości do pasji: Co pcha nas do zgłębiania tajników mechaniki?
Zawsze uważałem, że ludzka ciekawość to najpotężniejsza siła napędowa postępu. To właśnie ona każe nam rozbierać zabawki, zaglądać pod maskę samochodu i zadawać sobie pytanie: "Jak to właściwie działa?". Silniki, ze swoją złożonością i zdolnością do generowania ogromnej mocy z czegoś tak ulotnego jak paliwo, są dla wielu z nas kwintesencją inżynierii. Ta naturalna chęć zrozumienia często przeradza się w prawdziwą pasję, która pcha nas do eksperymentowania i samodzielnego tworzenia.
Realne cele: Co tak naprawdę oznacza "zrobić silnik" w domowych warunkach?
Kiedy mówimy o "zrobieniu silnika" w domowych warunkach, rzadko mamy na myśli zbudowanie od podstaw skomplikowanej jednostki spalinowej, która napędzałaby samochód. To byłoby ogromne wyzwanie, wymagające specjalistycznych narzędzi i wiedzy. Zazwyczaj jednak chodzi o coś znacznie bardziej osiągalnego i równie satysfakcjonującego. Dla większości z nas to dążenie do zrozumienia zasad działania, a następnie przełożenia tej wiedzy na praktykę poprzez budowę prostych, ale działających modeli DIY. To właśnie w tych małych projektach kryje się esencja inżynierii i radość z tworzenia.
- Zrozumienie zasad: Chęć pojęcia, jak energia chemiczna zamienia się w mechaniczną.
- Proste modele DIY: Budowa działających silników elektrycznych, Stirlinga czy parowych z łatwo dostępnych materiałów.
- Edukacyjne zestawy: Składanie gotowych modeli, które wizualizują pracę prawdziwego silnika.
Jak działa silnik, który napędza świat?
Kluczowe elementy układanki: Tłok, cylinder i wał korbowy w akcji
Zanim przejdziemy do budowy własnych modeli, musimy zrozumieć serce współczesnej motoryzacji silnik spalinowy. Jego głównym zadaniem jest zamiana energii chemicznej zawartej w paliwie na energię mechaniczną, która napędza koła pojazdu. Proces ten odbywa się w precyzyjnie zsynchronizowanym tańcu wielu komponentów. Wyobraź sobie małą, kontrolowaną eksplozję, która popycha element, a ten z kolei obraca wałem, generując moc. To właśnie ta magia dzieje się w każdym cylindrze!
- Tłok i cylinder: Cylinder to przestrzeń, w której odbywa się spalanie. Tłok porusza się w nim posuwisto-zwrotnie, niczym strzykawka, ściskając mieszankę i odbierając siłę od rozprężających się gazów.
- Wał korbowy i korbowód: Korbowód łączy tłok z wałem korbowym. To on zamienia ruch posuwisto-zwrotny tłoka na ruch obrotowy wału, który następnie przekazuje moc dalej, np. do skrzyni biegów.
- Zawory i wałek rozrządu: Zawory sterują dopływem świeżej mieszanki paliwowo-powietrznej do cylindra (zawory ssące) i odprowadzaniem spalin (zawory wydechowe). Ich otwieraniem i zamykaniem steruje wałek rozrządu, który jest zsynchronizowany z wałem korbowym.
- Świeca zapłonowa: W silnikach benzynowych to ona inicjuje zapłon mieszanki paliwowo-powietrznej, wytwarzając iskrę w odpowiednim momencie.
Magia czterech suwów: Krok po kroku od paliwa do czystej mocy
Większość silników spalinowych, które znamy z samochodów, działa w cyklu czterosuwowym. To genialne rozwiązanie, które pozwala na efektywne wykorzystanie energii paliwa. Pozwól, że wyjaśnię Ci, co dzieje się w każdym z tych kluczowych etapów:
- Suw ssania: Tłok przesuwa się w dół, a zawór ssący otwiera się. Powietrze (lub mieszanka paliwowo-powietrzna w silnikach benzynowych) jest zasysane do cylindra, wypełniając go.
- Suw sprężania: Tłok przesuwa się w górę, a oba zawory są zamknięte. Mieszanka zostaje sprężona do bardzo małej objętości, co zwiększa jej temperaturę i gotowość do zapłonu.
- Suw pracy (rozprężania): W silniku benzynowym świeca zapłonowa wytwarza iskrę, zapalając sprężoną mieszankę. W silniku Diesla mieszanka zapala się samoczynnie pod wpływem wysokiej temperatury i ciśnienia. Gazy gwałtownie się rozprężają, pchając tłok w dół z ogromną siłą to właśnie tutaj generowana jest moc!
- Suw wydechu: Tłok ponownie przesuwa się w górę, a zawór wydechowy otwiera się. Spaliny są wypychane z cylindra, przygotowując go na kolejny cykl.
Benzyna kontra Diesel: Dlaczego sposób zapłonu zmienia wszystko?
Chociaż zarówno silniki benzynowe, jak i Diesla są silnikami spalinowymi, kluczowa różnica leży w sposobie inicjowania zapłonu mieszanki paliwowo-powietrznej. W silniku benzynowym mamy do czynienia z precyzyjnie kontrolowaną iskrą.
W silniku Diesla natomiast, do zapłonu dochodzi w wyniku samozapłonu. Powietrze jest sprężane do znacznie wyższego ciśnienia niż w silniku benzynowym, co powoduje jego silne nagrzewanie. Następnie, w odpowiednim momencie, wtryskiwane jest paliwo, które w kontakcie z gorącym, sprężonym powietrzem ulega samoczynnemu zapłonowi. To właśnie ta różnica w zapłonie wpływa na charakterystykę pracy, zużycie paliwa i emisję spalin obu typów silników.

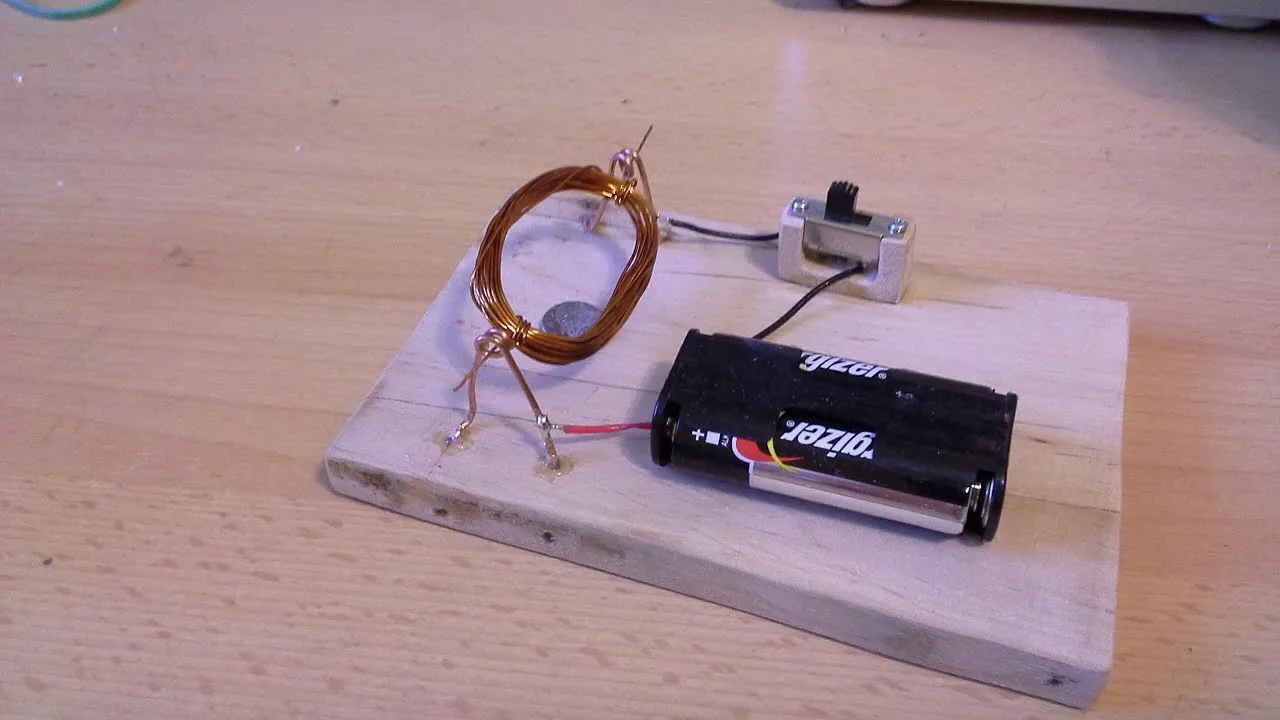

Zbuduj swój pierwszy silnik elektryczny w mniej niż 15 minut!
Niezbędnik konstruktora: Czego potrzebujesz? (Bateria, magnes, drut miedziany)
Jeśli chcesz poczuć prawdziwą satysfakcję z uruchomienia czegoś, co sam zbudowałeś, prosty silnik elektryczny to idealny projekt na początek. Jest bezpieczny, szybki w montażu i doskonale ilustruje podstawowe zasady elektromagnetyzmu. Przygotuj następujące materiały:
- Bateria R6 (AA) 1.5V: Zwykła, paluszek.
- Drut miedziany w emalii: Około 30-50 cm, o średnicy 0.5-1 mm. Ważne, aby był w emalii (izolowany).
- Mały magnes neodymowy: Może być okrągły, ale płaski również się sprawdzi.
Instrukcja krok po kroku: Od nawinięcia cewki do pierwszego obrotu
Teraz czas na praktykę! Postępuj zgodnie z moimi wskazówkami, a zobaczysz, jak łatwo można stworzyć działający silnik.
- Przygotuj cewkę: Owiń drut miedziany wokół baterii (lub innego cylindrycznego przedmiotu o podobnej średnicy) około 5-10 razy, tworząc luźną cewkę. Pozostaw około 5-7 cm prostego drutu na obu końcach cewki.
- Uformuj końcówki: Zdejmij cewkę z baterii. Zagnij proste końcówki drutu tak, aby tworzyły oś, na której cewka będzie mogła się swobodnie obracać. Ważne jest, aby były one symetryczne i wychodziły ze środka cewki.
- Usuń izolację: To kluczowy krok! Z jednej końcówki drutu usuń całkowicie emalię (izolację) na długości około 1-2 cm. Możesz to zrobić nożykiem, papierem ściernym lub delikatnie opalić zapalniczką i zeskrobać. Z drugiej końcówki drutu usuń emalię tylko z jednej strony (np. z górnej połowy), pozostawiając izolację na dolnej połowie. To stworzy "komutator", który będzie przerywał obwód.
- Przygotuj baterię i magnes: Umieść magnes neodymowy na jednym z biegunów baterii (np. na minusie).
- Montaż i uruchomienie: Ostrożnie umieść końcówki cewki na obu biegunach baterii (jedna na plusie, druga na minusie, nad magnesem). Cewka powinna swobodnie wisieć nad magnesem, dotykając końcówkami biegunów. Jeśli wszystko jest poprawnie zrobione, cewka zacznie się obracać! Może być konieczne delikatne wyważenie cewki lub lekkie zgięcie końcówek, aby zapewnić dobry kontakt i swobodny obrót.
Co poszło nie tak? Najczęstsze problemy i jak je błyskawicznie rozwiązać
Nie martw się, jeśli Twój silnik nie ruszy od razu. To normalne! Oto najczęstsze problemy i proste sposoby na ich rozwiązanie:
-
Cewka nie obraca się wcale:
- Brak kontaktu: Sprawdź, czy końcówki drutu dobrze dotykają biegunów baterii. Delikatnie dociśnij lub wygnij je.
- Niewłaściwie usunięta izolacja: Upewnij się, że jedna końcówka ma całkowicie usuniętą izolację, a druga tylko z jednej strony (tworząc przerywacz). To absolutnie kluczowe dla działania!
- Słaba bateria: Sprawdź, czy bateria jest naładowana.
-
Cewka obraca się, ale bardzo wolno lub nieregularnie:
- Słaby magnes: Użyj silniejszego magnesu neodymowego.
- Zbyt luźna cewka: Upewnij się, że cewka jest w miarę zwarta, ale nie za ciasna.
- Niewyważona cewka: Delikatnie wyreguluj kształt cewki, aby była jak najbardziej wyważona.
-
Cewka grzeje się, ale nie obraca:
- Prawdopodobnie masz gdzieś zwarcie lub bardzo słaby kontakt. Sprawdź ponownie izolację i styki.
Inne fascynujące silniki do samodzielnej budowy

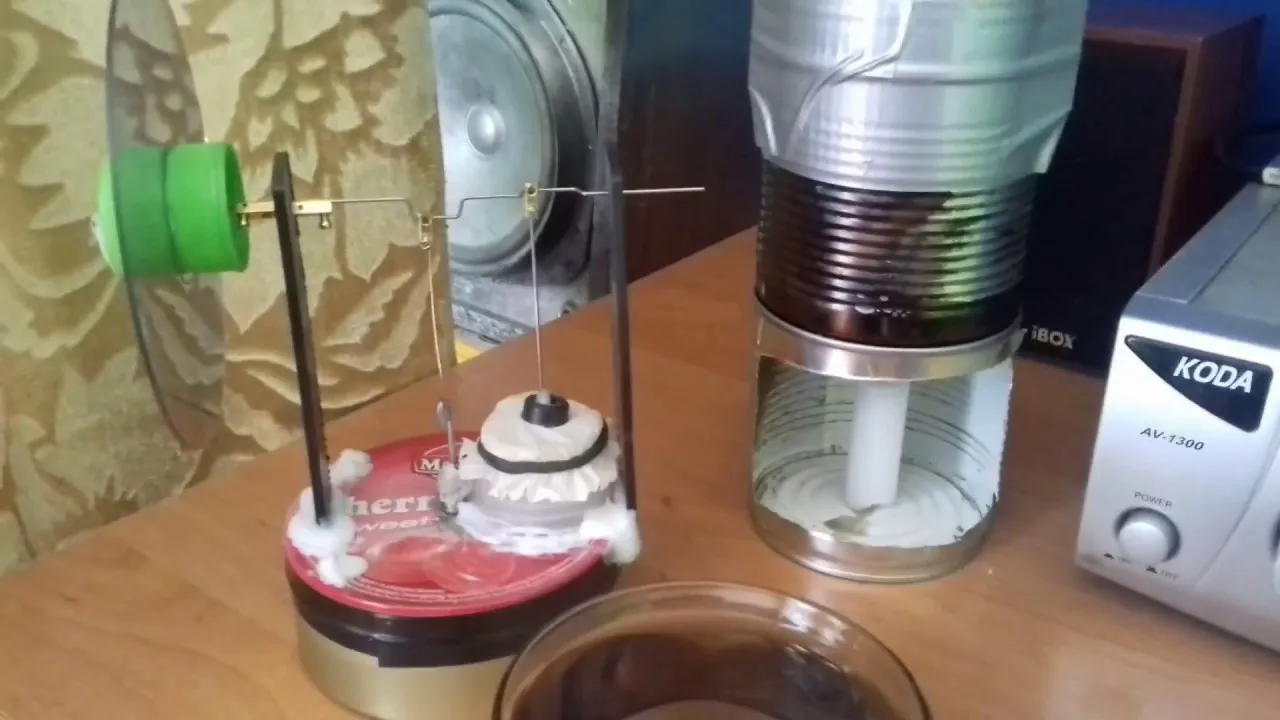

Potęga gorącego powietrza: Jak zbudować prosty silnik Stirlinga z puszki i balonu?
Silnik Stirlinga to prawdziwa perełka inżynierii, która działa na zupełnie innej zasadzie niż silniki spalinowe czy elektryczne. Wykorzystuje on różnicę temperatur i cykliczne sprężanie oraz rozprężanie gazu (zazwyczaj powietrza) w zamkniętej przestrzeni. Co fascynujące, źródłem ciepła może być niemal wszystko od świeczki, przez słońce, po ciepło dłoni! Budowa prostego silnika Stirlinga z przedmiotów codziennego użytku to świetny projekt edukacyjny, który pokazuje, jak sprytnie można wykorzystać prawa fizyki.
Możesz eksperymentować z materiałami takimi jak:
- Puszki po napojach (do komór grzewczych i chłodzących).
- Balony lub cienkie membrany (jako tłoki robocze).
- Płyty CD (jako koła zamachowe).
- Druty i kawałki drewna (do konstrukcji).
Powrót do korzeni: Czy da się stworzyć miniaturowy silnik parowy w domowym warsztacie?
Silniki parowe to pionierzy rewolucji przemysłowej i do dziś budzą podziw swoją prostotą i potęgą. Ich zasada działania opiera się na wykorzystaniu ciśnienia pary wodnej, która powstaje przez podgrzanie wody. Para pod wysokim ciśnieniem popycha tłok, a ten z kolei napędza mechanizm. Budowa miniaturowego silnika parowego w domowym warsztacie to nieco większe wyzwanie niż silnik elektryczny, ale jest absolutnie wykonalna i niezwykle satysfakcjonująca. Wymaga jednak ostrożności ze względu na wysokie temperatury i ciśnienie.
Do budowy takiego modelu możesz wykorzystać:
- Elementy hydrauliczne (np. miedziane rurki i złączki do kotła).
- Puszki (jako kocioł lub cylinder).
- Małe podgrzewacze (np. świeczki tealight) do generowania pary.
- Drewno lub metal (do konstrukcji ramy i tłoka).
Prawdziwy silnik spalinowy: opcje dla ambitnych

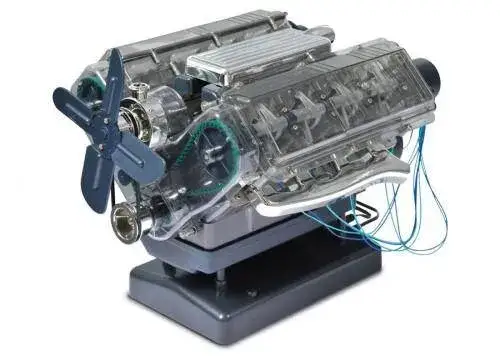

Mechanik w pudełku: Przegląd edukacyjnych modeli V8 do samodzielnego składania
Jeśli Twoja ciekawość sięga głębiej i chcesz zrozumieć, jak działa prawdziwy silnik spalinowy, ale bez konieczności brudzenia rąk smarem i olejem, to edukacyjne zestawy do składania są dla Ciebie idealne. Na rynku dostępne są fantastyczne modele, takie jak te marek Haynes czy Playz, które pozwalają zbudować działający model silnika V8. Zestawy te zawierają kilkaset części, w tym przezroczystą obudowę, dzięki której możesz obserwować pracę tłoków, zaworów i wału korbowego w czasie rzeczywistym. Często wyposażone są także w moduł dźwiękowy, imitujący realistyczny ryk silnika. To doskonała propozycja dla dzieci (zwykle od 10 lat) i dorosłych pasjonatów motoryzacji, którzy chcą zgłębić tajniki mechaniki w przystępny i angażujący sposób.
Przeczytaj również: BMW Serii 1: Które silniki są pewne? Unikaj tych awaryjnych!
Czy można zbudować silnik spalinowy od zera? Wyzwanie dla najbardziej zaawansowanych
Budowa "prawdziwego" silnika spalinowego od zera w domowych warunkach to projekt na zupełnie innym poziomie zaawansowania. Wymaga on nie tylko ogromnej wiedzy z zakresu mechaniki, termodynamiki i materiałoznawstwa, ale także dostępu do specjalistycznych narzędzi, takich jak tokarki, frezarki czy spawarki. To zadanie dla bardzo doświadczonych hobbystów, inżynierów lub profesjonalistów, którzy mają dostęp do odpowiedniego sprzętu i umiejętności. W grę wchodzą tu kwestie bezpieczeństwa, precyzji wykonania i doboru odpowiednich materiałów, które muszą wytrzymać ekstremalne temperatury i ciśnienia. Chociaż jest to teoretycznie możliwe, dla większości z nas znacznie bardziej realne i bezpieczne będzie rozpoczęcie od prostszych modeli i stopniowe poszerzanie wiedzy i umiejętności.
