Wycieraczki nie działają? Zdiagnozuj silnik multimetrem! Krok po kroku

Wycieraczki samochodowe to kluczowy element bezpieczeństwa, a ich awaria potrafi skutecznie uprzykrzyć jazdę, zwłaszcza w deszczu. Zamiast od razu biec do mechanika, możesz spróbować samodzielnie zdiagnozować problem. W tym artykule pokażę Ci, jak krok po kroku, przy użyciu prostego multimetru, sprawdzić silnik wycieraczek i ustalić, czy to on jest przyczyną usterki, czy może problem leży gdzie indziej.

Dlaczego wycieraczki nie działają? Pierwsze kroki w diagnozie

Zanim zagłębisz się w szczegółowe testy multimetrem, warto zwrócić uwagę na typowe objawy, które mogą wskazywać na problem z silnikiem wycieraczek. Moje doświadczenie pokazuje, że często są one dość charakterystyczne:

• Wycieraczki nie reagują na włączenie całkowity brak działania.
• Ich praca jest bardzo wolna, skokowa lub nierównomierna.
• Wycieraczki zatrzymują się w losowych miejscach na szybie, nie wracając do pozycji spoczynkowej.
• Słychać pracę silniczka, ale ramiona wycieraczek nie poruszają się.
• Pojawiają się głośne, nietypowe dźwięki, takie jak zgrzytanie.
• Dochodzi do przepalania się bezpiecznika odpowiedzialnego za wycieraczki zaraz po jego wymianie.
• Wyczuwalny jest zapach spalenizny z okolic podszybia.

Zanim jednak sięgniesz po miernik i zaczniesz demontować elementy, zawsze, ale to zawsze, sprawdź najprostsze rzeczy. W mojej praktyce często okazywało się, że problem tkwił w przepalonym bezpieczniku lub uszkodzonym przekaźniku. To są najczęstsze i najłatwiejsze do wyeliminowania przyczyny problemów z wycieraczkami. Dopiero po wykluczeniu tych elementów ma sens dalsza, bardziej zaawansowana diagnoza.

Do samodzielnej diagnozy silnika wycieraczek będziesz potrzebował kilku podstawowych narzędzi:

• Multimetr (miernik uniwersalny): Koniecznie z funkcjami pomiaru napięcia stałego (DCV) i rezystancji (Ω).
• Zestaw kluczy i śrubokrętów: Do demontażu osłon i elementów mocujących silnik.
• Latarka: Aby dobrze oświetlić trudno dostępne miejsca.
• Rękawice ochronne: Dla Twojego bezpieczeństwa i komfortu pracy.

Bezpieczeństwo przede wszystkim: Jak przygotować auto do pomiarów

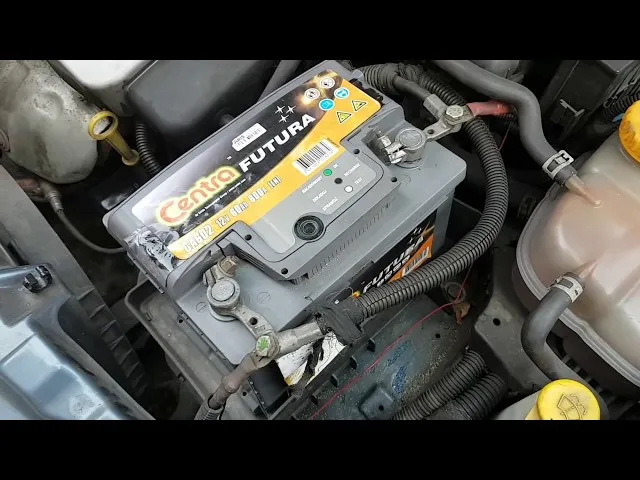

Zanim zaczniesz jakiekolwiek prace przy układzie elektrycznym samochodu, muszę to podkreślić: bezpieczeństwo jest absolutnym priorytetem. Zawsze, bezwarunkowo, odłącz akumulator. To kluczowy krok, który chroni Cię przed ryzykiem porażenia prądem, a także zapobiega przypadkowym zwarciom, które mogłyby uszkodzić inne elementy instalacji elektrycznej pojazdu. Pamiętaj, że nawet niewielkie zwarcie może spowodować poważne i kosztowne uszkodzenia.

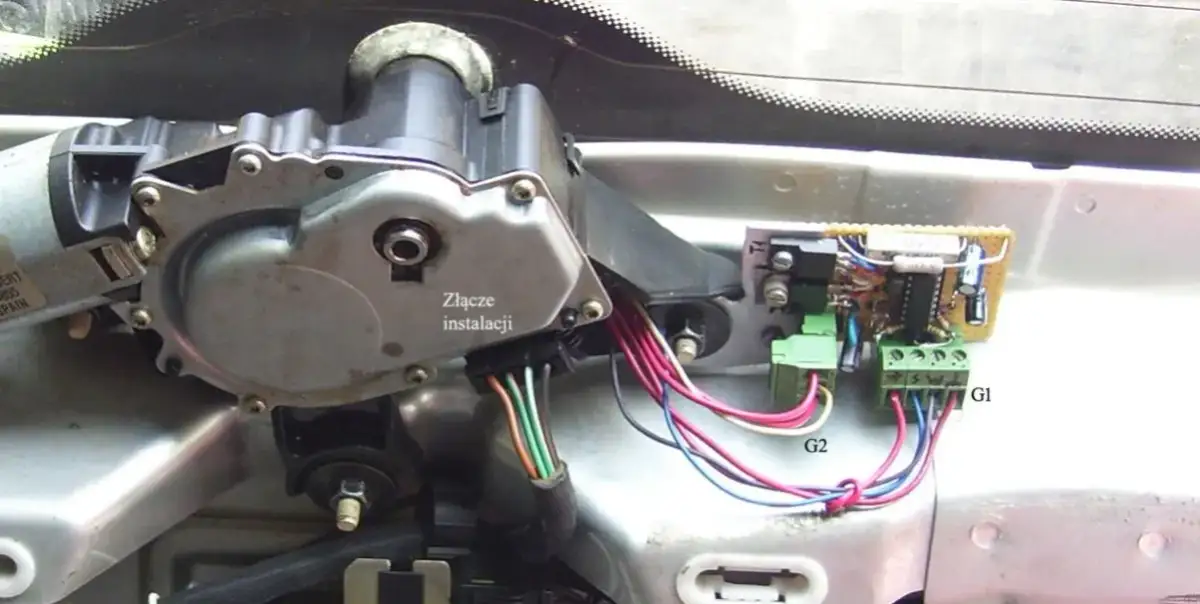

Silnik wycieraczek zazwyczaj znajduje się w komorze silnika, pod plastikowymi osłonami podszybia. Aby go zlokalizować, musisz najpierw zdjąć ramiona wycieraczek, a następnie ostrożnie zdemontować te osłony. Po ich usunięciu silnik powinien być widoczny. Następnie musisz odpiąć od niego wtyczkę elektryczną. Zazwyczaj jest ona zabezpieczona zatrzaskiem, który należy delikatnie nacisnąć lub podważyć.

Miernik w dłoni: Testujemy silnik wycieraczek krok po kroku

Gdy już masz dostęp do wtyczki silnika i odłączyłeś akumulator, czas przygotować multimetr. Do testu napięcia, czyli sprawdzenia, czy zasilanie w ogóle dociera do silnika, ustaw multimetr na pomiar napięcia stałego (DCV) w zakresie 20V. Większość samochodów pracuje na instalacji 12V, więc ten zakres będzie odpowiedni. Do testu samego silnika, czyli pomiaru rezystancji uzwojeń, ustaw multimetr na pomiar rezystancji (Ω), wybierając najniższy dostępny zakres, zazwyczaj 200 Ω lub 2k Ω.

Teraz przejdźmy do testu napięcia, aby sprawdzić, czy zasilanie dociera do silnika. To kluczowy krok, który pozwoli wykluczyć problemy z instalacją elektryczną przed samym silnikiem.

1. Ponownie podłącz akumulator: Tak, wiem, wcześniej go odłączaliśmy. Do tego testu potrzebujemy prądu.
2. Włącz zapłon: Upewnij się, że samochód jest w pozycji "zapłon", ale silnik nie musi pracować.
3. Ustaw multimetr: Na pomiar napięcia stałego (DCV), zakres 20V.
4. Podłącz sondy: Czarną sondę multimetru przyłóż do pewnego punktu masy pojazdu (np. metalowy element karoserii bez farby). Czerwoną sondę przykładaj kolejno do pinów we wtyczce zasilającej, która normalnie podłączona jest do silnika.
5. Włącz wycieraczki: Manetką przy kierownicy włączaj poszczególne biegi wycieraczek (wolny, szybki, przerywany).

Podczas włączania wycieraczek, na odpowiednich pinach we wtyczce (odpowiedzialnych za dany bieg) powinieneś zobaczyć napięcie zbliżone do napięcia akumulatora, czyli około 12V. Jeśli na żadnym pinie nie ma napięcia lub jest ono znacznie niższe, oznacza to, że problem leży w instalacji przed silnikiem może to być bezpiecznik, przekaźnik, manetka lub uszkodzone przewody.

Kolejnym krokiem jest sprawdzenie samego silnika, a konkretnie ciągłości jego uzwojeń. Do tego celu musimy zmierzyć rezystancję.

1. Odłącz akumulator: Ponownie, dla bezpieczeństwa, odłącz akumulator. To bardzo ważne przy pomiarach rezystancji.
2. Ustaw multimetr: Na pomiar rezystancji (Ω), wybierając najniższy dostępny zakres (np. 200 Ω).
3. Podłącz sondy: Sondy miernika przyłóż bezpośrednio do pinów w gnieździe silnika wycieraczek. Przykładać je należy do różnych kombinacji pinów, aby sprawdzić wszystkie uzwojenia (np. między masą a biegiem wolnym, między masą a biegiem szybkim).

Prawidłowa rezystancja uzwojenia silnika powinna być niska, zazwyczaj w zakresie kilku omów (np. 0-5 Ω). Taki odczyt świadczy o ciągłości uzwojenia. Jeżeli multimetr pokazuje bardzo wysoką wartość, "nieskończoność" (często oznaczane jako "OL" Over Load), lub brak odczytu, oznacza to, że uzwojenie jest przerwane, a silnik jest uszkodzony i wymaga wymiany.

Co oznaczają liczby? Przewodnik po interpretacji wyników

Zrozumienie wyników pomiarów multimetrem to klucz do postawienia trafnej diagnozy. Jeśli podczas testu napięcia na wtyczce silnika wycieraczek zauważyłeś niskie napięcie lub jego całkowity brak, to wiedz, że problem nie leży w samym silniku, a w instalacji elektrycznej, która go zasila. W takiej sytuacji należy szukać usterki "przed" silnikiem. Może to być przepalony bezpiecznik, uszkodzony przekaźnik, zużyta manetka przy kierownicy, która nie wysyła sygnału, lub po prostu przerwane lub skorodowane przewody. Warto sprawdzić każdy z tych elementów, zaczynając od najłatwiejszych do weryfikacji.

Jeśli chodzi o pomiar rezystancji, interpretacja jest dość prosta. Niska wartość, rzędu kilku omów (np. 0-5 Ω), świadczy o tym, że uzwojenia silnika są w dobrym stanie i mają ciągłość. Oznacza to, że silnik jest sprawny elektrycznie. Natomiast jeśli multimetr wskazuje bardzo wysoką rezystancję lub symbol "OL" (Over Load), co w praktyce oznacza nieskończoność, to niestety jest to jasny sygnał, że uzwojenie silnika jest przerwane. W takim przypadku silnik jest uszkodzony i najprawdopodobniej wymaga wymiany, ponieważ nie będzie w stanie prawidłowo pracować.

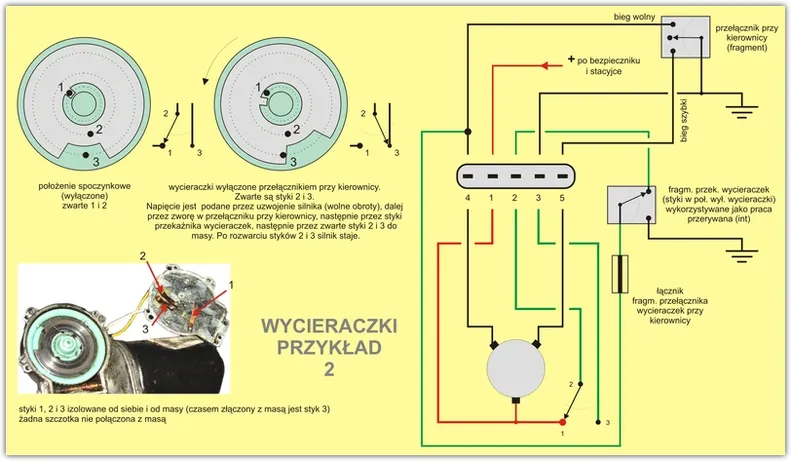

Pinout silnika wycieraczek: Zrozumieć połączenia

Aby prawidłowo przeprowadzić pomiary i zrozumieć, co mierzymy, warto znać typowe oznaczenia pinów we wtyczce silnika wycieraczek. Pamiętaj jednak, że konkretny układ pinów może się różnić w zależności od modelu i marki samochodu, dlatego zawsze warto poszukać schematu elektrycznego dla swojego pojazdu. Oto najczęściej spotykane oznaczenia, zgodne ze standardem DIN:

Silnik sprawny, a wycieraczki nadal szwankują? Sprawdź te elementy!

Zdarza się, że po wszystkich testach silnik wycieraczek okazuje się sprawny, a mimo to wycieraczki nadal odmawiają posłuszeństwa. W takiej sytuacji warto skierować uwagę na inne elementy układu, które często bywają przyczyną problemów. Jednym z nich jest zatarty mechanizm cięgien wycieraczek. Z biegiem czasu, korozja, brud i brak smarowania mogą doprowadzić do tego, że osie i przeguby mechanizmu zaczną stawiać duży opór. Silnik, mimo że sprawny, nie jest w stanie pokonać tego oporu, co skutkuje spowolnioną pracą wycieraczek, ich zacinaniem się, a nawet całkowitym zablokowaniem. Możesz wstępnie zweryfikować ten problem, próbując ręcznie poruszyć ramionami wycieraczek (przy odłączonym silniku) jeśli stawiają duży opór, to prawdopodobnie masz winowajcę.

Inną częstą przyczyną problemów, nawet przy sprawnym silniku, jest awaria przełącznika zespolonego, czyli popularnej manetki przy kierownicy. Wycieraczki są sterowane właśnie z tego miejsca, a zużyte styki wewnątrz manetki mogą nie przekazywać sygnału do uruchomienia silnika. W efekcie, mimo że wszystko inne działa, wycieraczki po prostu nie reagują na Twoje polecenia. Diagnostyka manetki wymaga zazwyczaj demontażu i sprawdzenia ciągłości styków, co może być nieco bardziej skomplikowane.

Nie możemy zapomnieć także o problemach z masą lub skorodowanymi stykami. Słabe połączenie z masą pojazdu lub korozja na wtyczkach i złączach mogą prowadzić do spadków napięcia. Nawet niewielki spadek może zakłócić prawidłową pracę silnika wycieraczek, powodując, że będą działać wolniej, nieregularnie lub w ogóle się nie uruchomią. Warto dokładnie obejrzeć wszystkie połączenia, oczyścić styki i upewnić się, że masa jest solidnie podłączona do karoserii.

Diagnoza postawiona: Co dalej? Podsumowanie i dalsze kroki

Gdy już postawiłeś diagnozę, czas podjąć decyzję o dalszych krokach. Jeśli okazało się, że problemem jest zatarty mechanizm cięgien, często wystarczy jego demontaż, dokładne czyszczenie, usunięcie korozji i ponowne nasmarowanie. To zazwyczaj opłacalna i skuteczna naprawa. W przypadku uszkodzonego przełącznika zespolonego lub problemów z instalacją elektryczną, konieczna będzie wymiana wadliwego elementu lub naprawa przewodów. Natomiast jeśli testy multimetrem jasno wskazały na przerwane uzwojenia silnika, to niestety w większości przypadków jego naprawa jest nieopłacalna lub wręcz niemożliwa. Wtedy jedynym sensownym rozwiązaniem jest jego wymiana na nowy lub sprawny używany element.

Oto krótka "ściągawka" z najważniejszych etapów sprawdzania silnika wycieraczek:

1. Bezpieczeństwo: Zawsze odłącz akumulator przed rozpoczęciem prac.
2. Lokalizacja: Zlokalizuj silnik i odepnij wtyczkę.
3. Test napięcia: Sprawdź, czy zasilanie dociera do wtyczki (akumulator podłączony, zapłon włączony, multimetr na DCV 20V).
4. Test rezystancji: Sprawdź ciągłość uzwojeń silnika (akumulator odłączony, multimetr na Ω najniższy zakres).
5. Interpretacja: Niskie napięcie/brak napięcia = problem przed silnikiem; wysoka rezystancja/OL = uszkodzony silnik.
6. Dodatkowe sprawdzenie: Jeśli silnik sprawny, sprawdź mechanizm cięgien, manetkę i połączenia masowe.
